Mobilna sprężarka powietrza napędzana silnikiem wysokoprężnym

Referencje produktu

Standardowy zakres dostawy

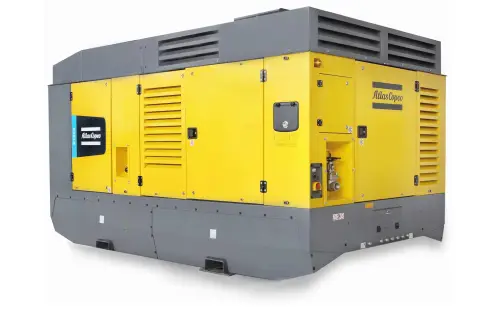

Atlas Copco X1300, Y1300 i XRS 1500-20 to wyciszone, dwustopniowe sprężarki śrubowe z wtryskiem oleju, napędzane chłodzonym cieczą, sześciocylindrowym silnikiem wysokoprężnym Cummins.

Jednostka składa się z dwóch wysokowydajnych elementów sprężarki, silnika wysokoprężnego, układu chłodzenia, separacji powietrza/oleju i układu sterowania – wszystko zamknięte w wygłuszonej obudowie stalowej pokrytej elektrycznie.

Szczególną uwagę zwrócono na ogólną jakość produktu, łatwość obsługi, łatwość serwisowania i ekonomiczną eksploatację, aby zapewnić najniższy w swojej klasie koszt posiadania

Dostępne modele

Cechy

• DrillAir™

• Oiltronix™ V2

• Dodatkowe 3% oszczędności paliwa

• Nowa koncepcja zbiornika separatora oleju

• XPR

• Dynamiczne zwiększenie przepływu

Korzyści

• Wzrost prędkości wiercenia o 30% i pokrycie szerokiego zakresu zastosowań za pomocą jednej sprężarki

• Wysoka niezawodność systemu, unikanie tworzenia się wody w układzie olejowym sprężarki i wydłużona żywotność elementów

• Brak ręcznego zaworu regulacyjnego lub przewodów regulujących ciśnienie eliminuje związane z nimi problemy z zamarzaniem

• Zaoszczędź 1 godzinę na zmianę OSE

• Oferuj rozszerzony zakres, aby pokryć więcej zastosowań

• Zapewniają o 10% większy przepływ podczas płukania i ponownego napełniania trzpienia

Parametry techniczne

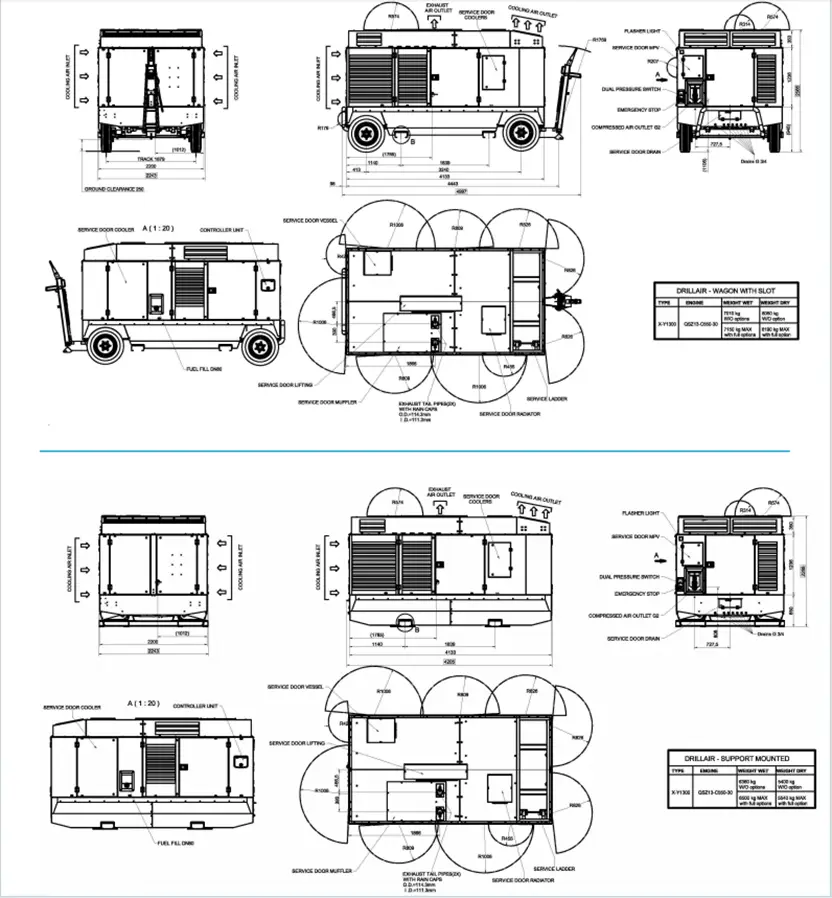

Dane techniczne i wymiary

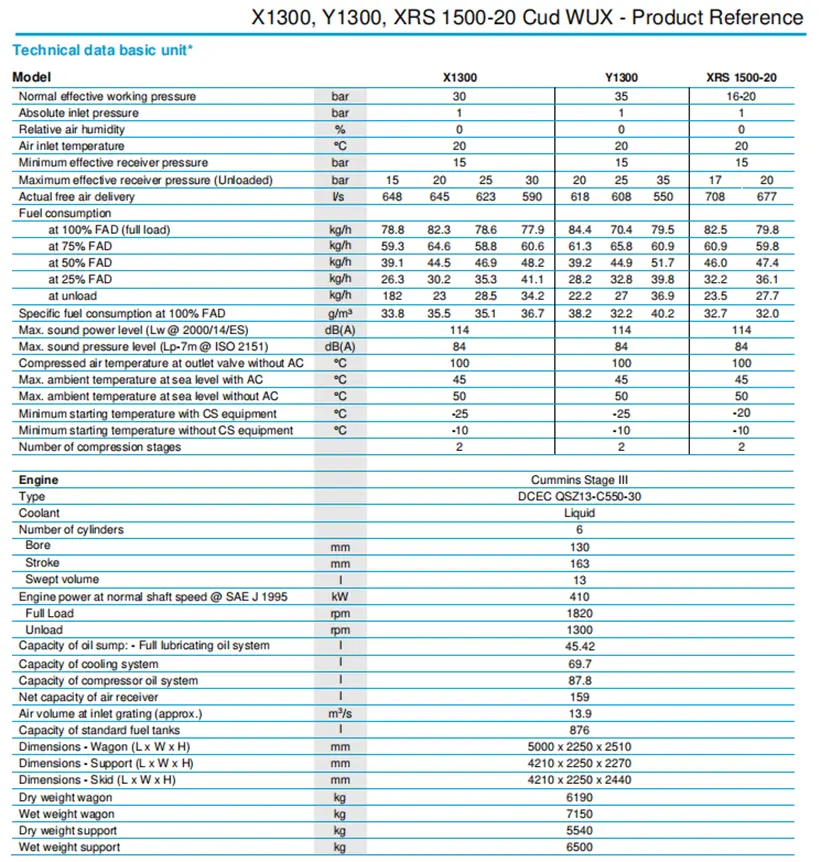

Podstawowe dane

Element kompresora

Jakość sprężarki można mierzyć niezawodnością, wydajnością i trwałością zastosowanego elementu sprężarki. Dzięki dziesięcioleciom doświadczenia w projektowaniu elementów sprężarek efektem jest produkcja najbardziej wydajnych i niezawodnych sprężarek na rynku.

Separator powietrza/oleju

Separację powietrza i oleju uzyskuje się za pomocą odśrodkowego separatora oleju połączonego z elementem filtrującym.

Zaprojektowany dla wyższego maksymalnego ciśnienia roboczego, separator jest wyposażony w szczelny wysokociśnieniowy zawór bezpieczeństwa, zawór minimalnego ciśnienia, automatyczny zawór odmulający i regulator ciśnienia.

Układ chłodzenia

Silnik jest wyposażony w chłodnicę cieczy i chłodnicę międzystopniową, a sprężarka w chłodnicę oleju. Układ chłodzenia jest odpowiednio zaprojektowany do ciągłej pracy w warunkach otoczenia do 50°C, przy zamkniętych wszystkich drzwiach osłony.

Układ regulacji sprężarki

Układ regulacyjny mobilnej sprężarki powietrza napędzanej silnikiem Diesla składa się z filtrów powietrza, zbiornika powietrza/separatora oleju, elementu sprężarki, zespołu zaworu wlotowego z zaworem wlotowym i zaworem odmulającym; wszystko kontrolowane przez elektroniczny system regulacji.

Zmienny układ regulacji zapewnia pełną kontrolę ciśnienia i przepływu sprężarki. Kontroluje ciśnienie w zbiorniku i przepływ wylotowy poprzez pomiar ciśnienia i temperatury powietrza w kilku punktach oraz steruje zaworem wlotowym powietrza, prędkością obrotową silnika i zaworem upustowym odpowiednio do zmierzonych wartości.

Oszczędne zużycie paliwa zapewnia w pełni automatyczny, bezstopniowy regulator prędkości, który dostosowuje prędkość obrotową silnika do zapotrzebowania na powietrze.

Wyloty wylotowe

Sprężone powietrze jest dostępne od 1 x G2.

Silnik

Silnik Diesla Cumminsa

Mobilna sprężarka powietrza napędzana silnikiem wysokoprężnym napędzana jest chłodzonym cieczą, sześciocylindrowym silnikiem wysokoprężnym Cummins QSZ13-C550-30. Moc silnika przenoszona jest na element sprężarki poprzez wytrzymałe sprzęgło.

Układ elektryczny

Modele X1300, Y1300 i XRS 1500-20 są wyposażone w 24-woltowy układ elektryczny z ujemną masą.

Oprzyrządowanie – XC4003

Panel sterowania XC4003 znajduje się z przodu osłony sprężarki.

Intuicyjny sterownik Atlas Copco XC4003 jest łatwy w obsłudze, a wszystkie funkcje są wygodnie dostępne na wyciągnięcie ręki. Sterownik zarządza również systemem operacyjnym ECU silnika oraz szeregiem ostrzeżeń dotyczących bezpieczeństwa i wyłączaniem różnych parametrów (wymienionych poniżej).

Funkcjonalność kontrolera XC4003:

• Ekran główny

- Ciśnienie w zbiorniku

- Poziom paliwa

- Godziny pracy

- obroty

- Przepływ powietrza CFM

• Ustawienia ogólne

- Regeneracja stacjonarna DPF

- Diagnostyka silnika

- Automatyczne uruchamianie/ładowanie/zatrzymywanie

- Języki

- Jednostki miary

• Pomiary

- Zużycie paliwa

- Temperatura płynu chłodzącego silnik

- Temperatura elementu sprężarki

- Ciśnienie w zbiorniku

- Obciążenie silnika

- Ciśnienie oleju silnikowego

- Obciążenie sadzą w DPF

- Temperatura paliwa

- Napięcie akumulatora

- Ciśnienie regulacyjne

- Załadowane/rozładowane godziny

- Udane/nieudane starty

- Timery serwisowe (2)

• Kontrole operacyjne

- Ustawiony przepływ lub ciśnienie robocze

• Praca

- Trendy danych

- Kopia zapasowa projektu

• Alarm

- Aktywne alarmy

- Historia dziennika zdarzeń

- Historia dziennika alarmów

Urządzenia zabezpieczające

Sprężarka jest standardowo wyposażona w urządzenia zabezpieczające sprężarkę i silnik. Urządzenie zostanie całkowicie wyłączone, jeśli:

- Temperatura oleju silnikowego wzrosła zbyt wysoko

- Zbyt niski spadek ciśnienia oleju silnikowego

- Temperatura na wylocie sprężonego powietrza wykracza poza określony zakres.

- Niski poziom paliwa

Rozrusznik jest również chroniony przed przeciążeniem w przypadku długotrwałej pracy lub pracy silnika.

Nadwozie

Przewoźna sprężarka powietrza napędzana silnikiem wysokoprężnym jest standardowo dostarczana z osłoną ze stali ocynkowanej i malowaną proszkowo, co zapewnia doskonałą ochronę przed korozją.

Szerokie drzwi zapewniają pełny dostęp serwisowy do wszystkich podzespołów.

Standardy produkcyjne i środowiskowe

X1300, Y1300 i XRS 1500-20 są produkowane zgodnie z rygorystycznymi przepisami ISO 9001 i w pełni wdrożonym programem ochrony środowiska

System Zarządzania spełniający wymagania normy ISO 14001. Zwrócono uwagę na zapewnienie minimalnego negatywnego wpływu na środowisko.

Dostarczona dokumentacja

Urządzenie dostarczane jest z następującymi dokumentami i certyfikatami:

- Lista części zamiennych do sprężarki.

- Instrukcja obsługi sprężarki i silnika.

- Certyfikat testu maszyny.

- Świadectwo statku.

Zakres gwarancji

• Informacje dotyczące gwarancji można znaleźć w prezentacji produktu.

• Dostępne są programy rozszerzonej gwarancji; Aby uzyskać więcej informacji, skontaktuj się z lokalnym przedstawicielem handlowym.

* Uwaga: Ze względu na ciągłe udoskonalanie produktów, dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
