Bezolejowa sprężarka śrubowa

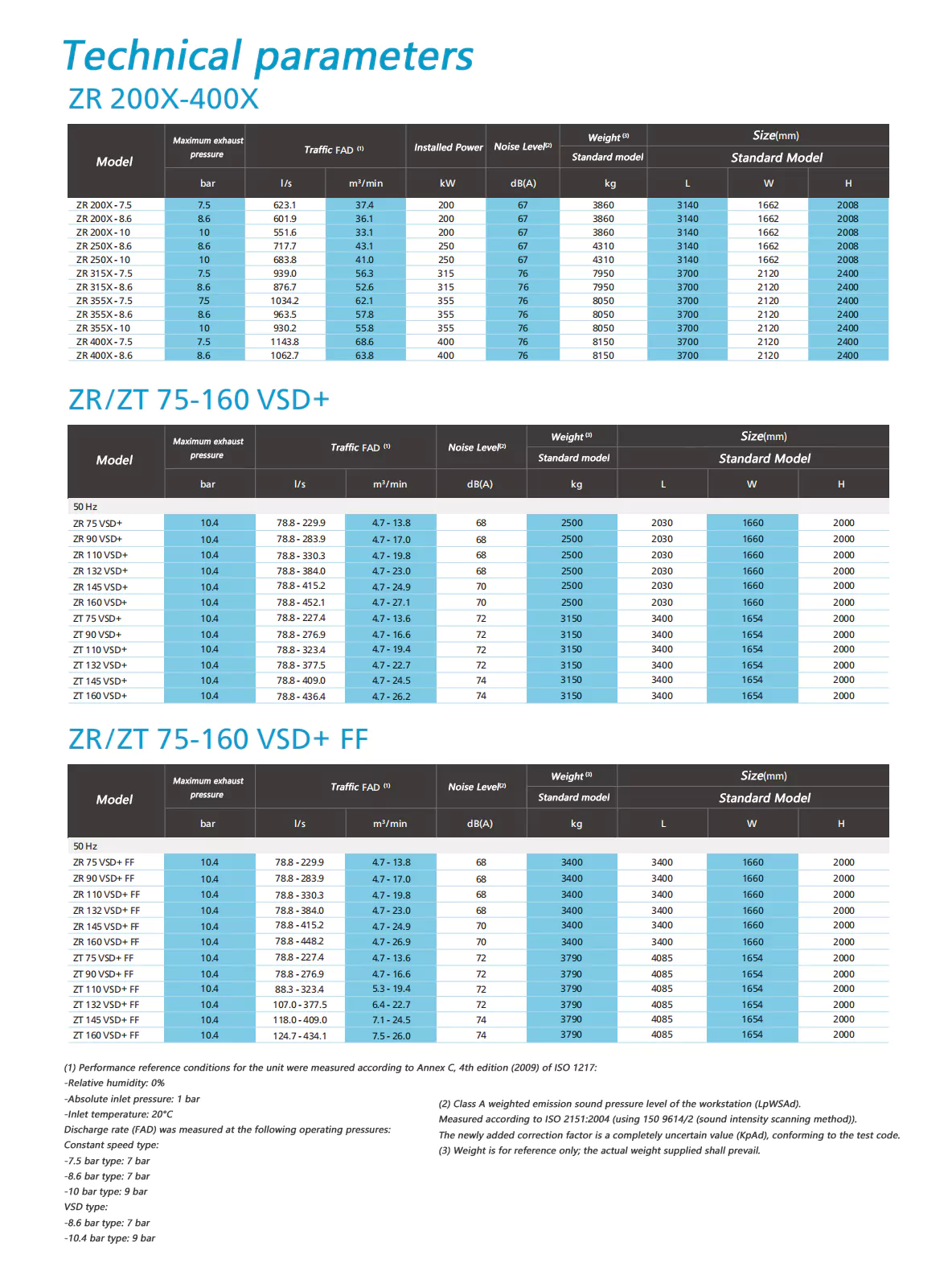

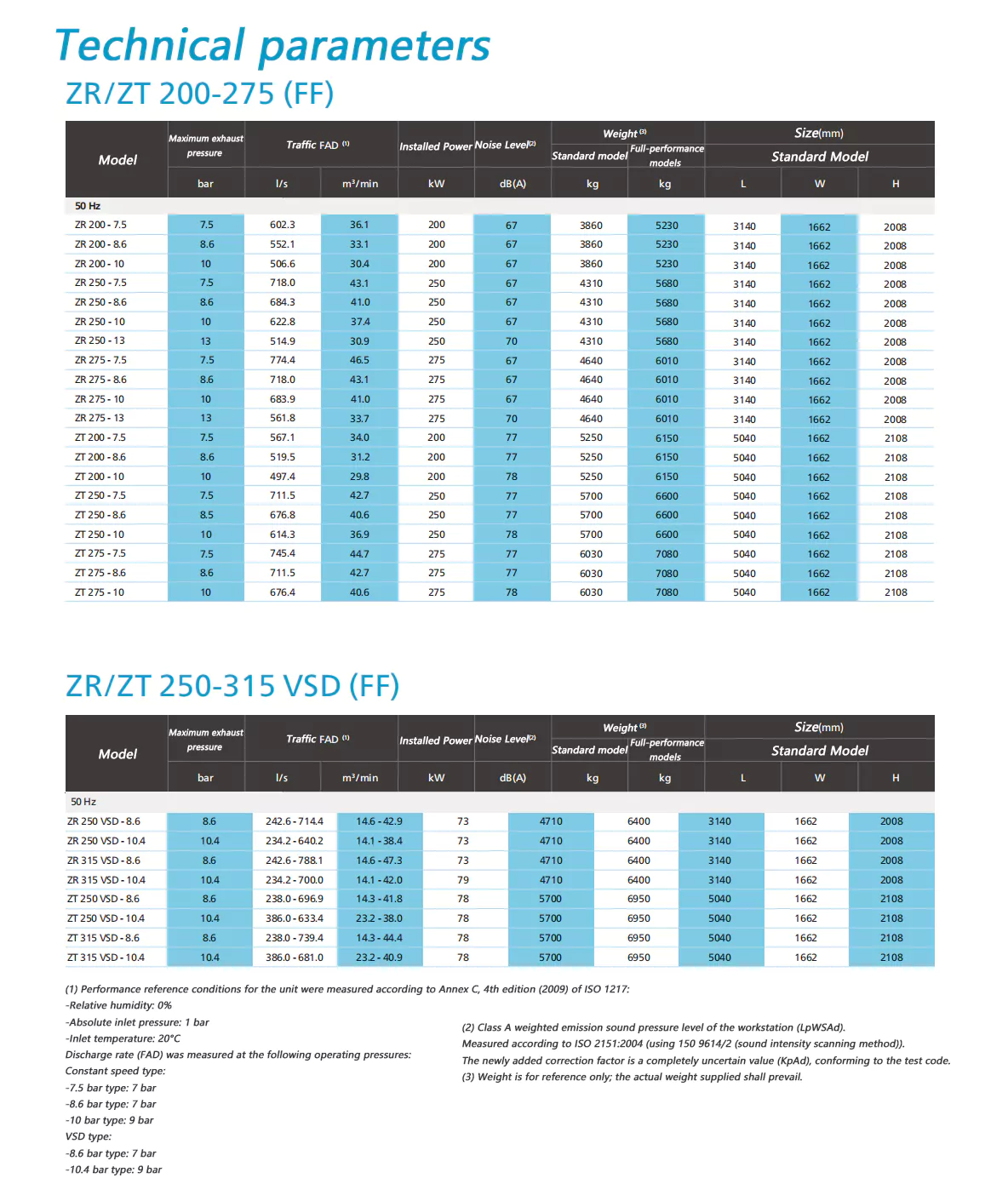

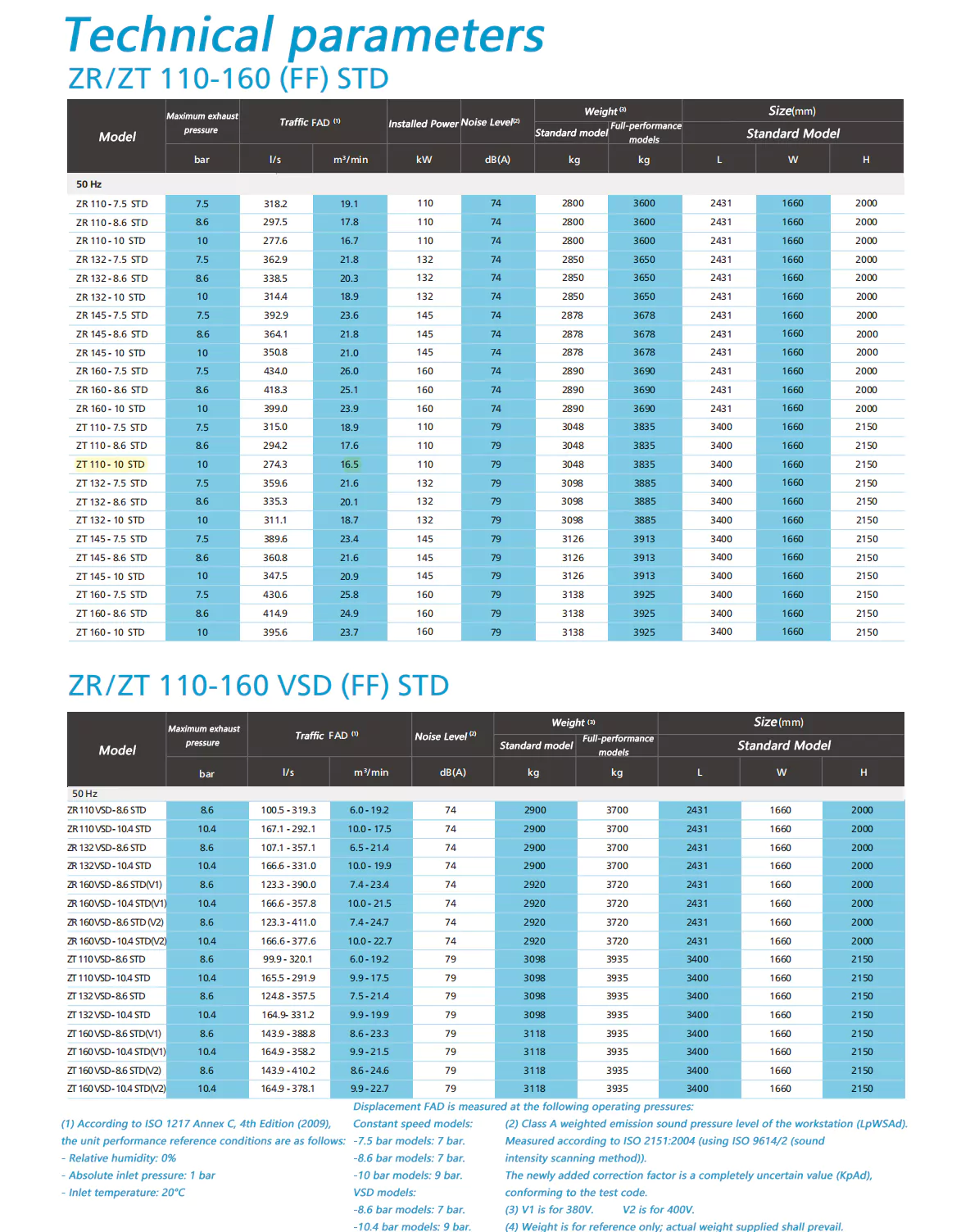

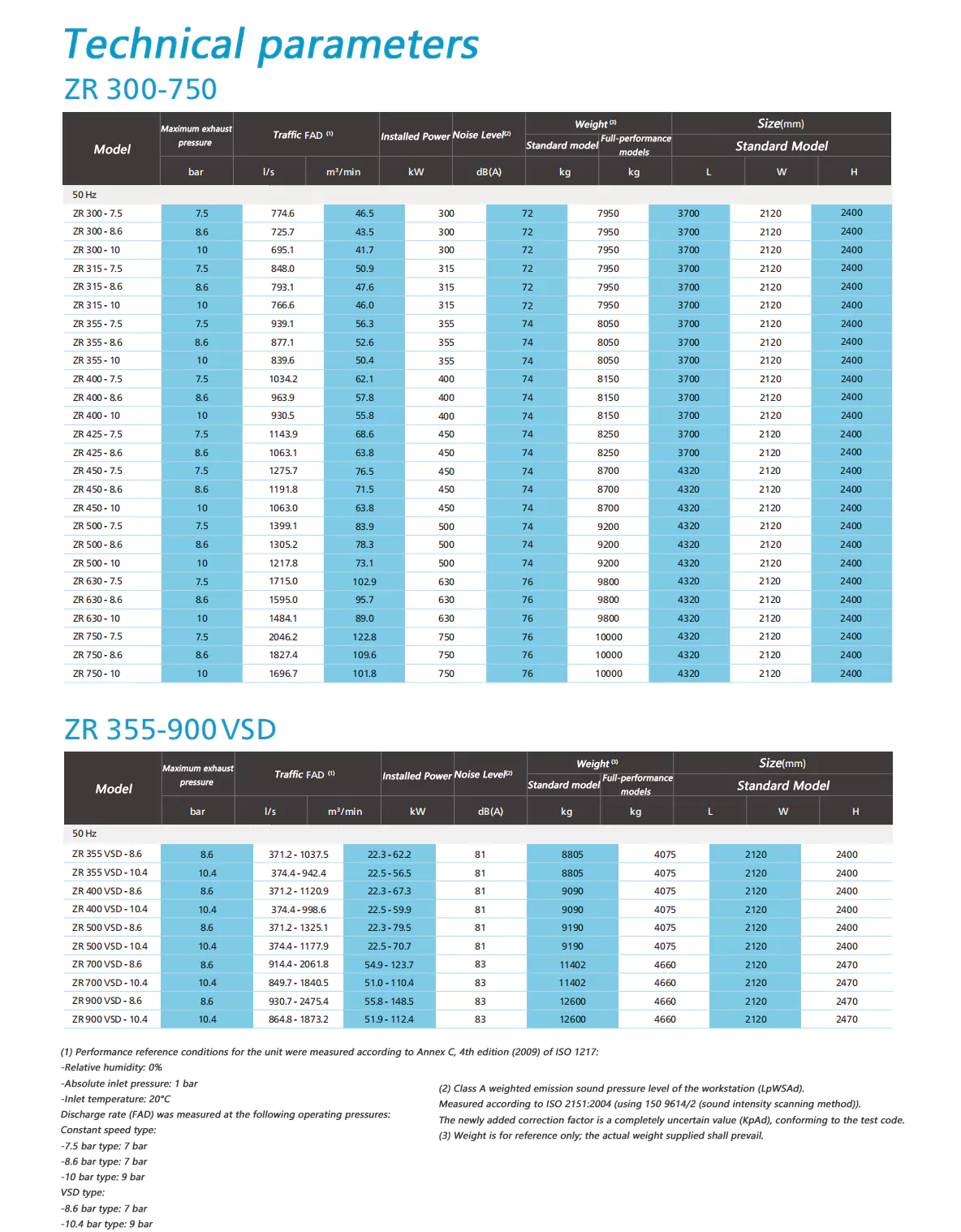

Podstawowe parametry

Przemieszczenie: 4,2-148,5m³/min

Moc: 55-900 kW

Standard branżowy

Powietrze wolne od oleju jest wykorzystywane w wielu gałęziach przemysłu, w których jakość powietrza ma kluczowe znaczenie dla produktów końcowych i procesów produkcyjnych, w tym w przemyśle spożywczym i napojów, farmaceutycznym, petrochemicznym, półprzewodnikowym i elektronicznym, medycznym, lakierniczym motoryzacyjnym i tekstylnym. W tych wymagających zastosowaniach nawet najmniejsze zanieczyszczenie oleju może prowadzić do kosztownych przestojów lub uszkodzenia produktu.

Pionier technologii powietrza bezolejowego

Od 60 lat firma Atlas Copco zajmuje się badaniami i rozwojem technologii bezolejowych sprężarek śrubowych, wprowadzając na rynek liczne bezolejowe sprężarki powietrza i dmuchawy, aby zapewnić klientom czyste powietrze. Dzięki ciągłym badaniom i rozwojowi firma Atlas Copco po raz kolejny osiągnęła nowy kamień milowy, stając się pierwszym producentem sprężarek powietrza, który pomyślnie uzyskał certyfikat KLASY 0.

Eliminowanie zagrożeń

Aby spełnić rygorystyczne wymagania swoich klientów, firma Atlas Copco zleciła renomowanej organizacji badawczej TÚV przetestowanie jej bezolejowych sprężarek i dmuchaw. TÚV zastosował rygorystyczne metody testowania, sprawdzając wszystkie możliwe formy oleju w szerokim zakresie temperatur i ciśnień, i nie stwierdził żadnych śladów oleju w wyjściowym przepływie powietrza.

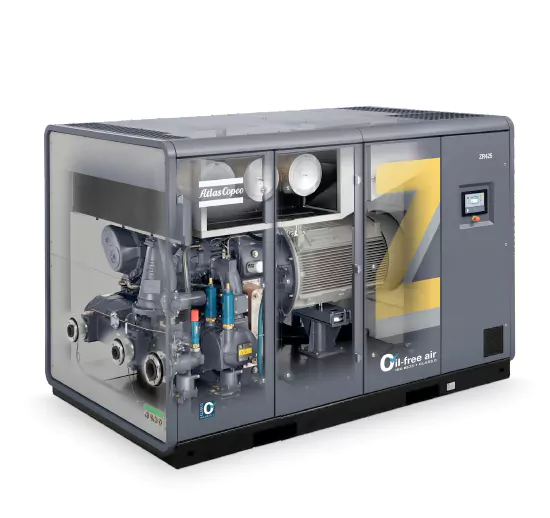

Dojrzała, bezolejowa technologia śrubowa Z, modele ZR chłodzone wodą

①Głowica sprężarki bezolejowej klasy premium

• Unikalna konstrukcja uszczelnienia typu Z zapewnia czyste, wysokiej jakości, wolne od oleju sprężone powietrze.

• Najwyższej jakości powłoka wirnika firmy Atlas Copco zapewnia wysoką wydajność i trwałość.

• Płaszcz chłodzący.

②Zaawansowany sterownik jednostki Elektronikon®

• Steruje jednocześnie bezolejową sprężarką śrubową i osuszaczem poprzez zintegrowany system sterowania.

• Zapewnia ogólne monitorowanie stanu wydajności systemu poprzez instrukcje konserwacji proaktywnej, alarmy o usterkach i funkcje wyłączania zabezpieczającego.

• Dostępnych jest wiele języków wyświetlania.

• Specjalnie zaprojektowany do podłączenia do sterowania poziomego systemu ES,

zintegrowane ze standardowymi protokołami komunikacyjnymi.

③Dodaj/rozładuj zawór

• Nie jest wymagane zewnętrzne zasilanie powietrzem.

• Mechanicznie blokowane zawory wlotowe i odpowietrzające.

• Wyjątkowo niska siła rozładunku.

④Wysokowydajna chłodnica i separator wody

• Wiązka rur ze stali nierdzewnej odporna na korozję.

• Wysoce niezawodne spawanie zrobotyzowane; bez wycieków.

• Aluminiowe lamele w kształcie gwiazdy zwiększające powierzchnię wymiany ciepła.

• Labiryntowy separator wody skutecznie oddziela kondensat od sprężonego powietrza.

⑤Silnik o wysokiej wydajności + VSD

• Silnik TEFC IP55 zapobiega przedostawaniu się kurzu i środków chemicznych.

• Ciągła praca w trudnych warunkach temperatury otoczenia.

• Bezpośrednie oszczędności energii do 35% dzięki silnikowi z przetwornicą częstotliwości (VSD).

• Regulowany zakres natężenia przepływu od 30% do 100%.

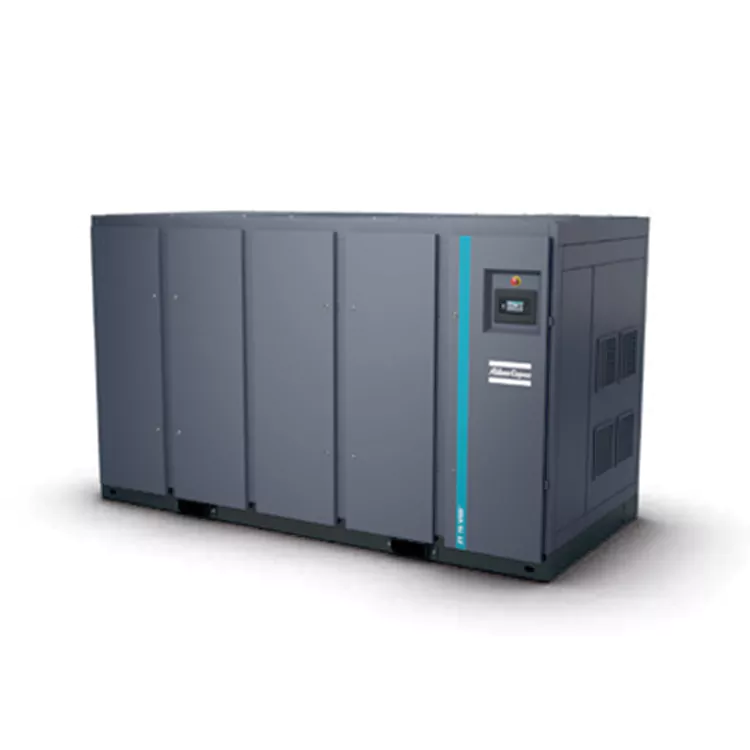

Chłodzony powietrzem model ZT charakteryzuje się kompleksową i wyjątkową konstrukcją.

①Wykorzystuje przekładnie AGMA A5/DIN klasy 5

• Długa żywotność

• Niskie straty w transmisji, redukujące hałas i wibracje.

②Wysokiej jakości, bezolejowy wirnik sprężarki

• Bezolejowa sprężarka śrubowa klasy premium dostarcza powietrze wysokiej jakości.

• Doskonała powłoka wirnika i płaszcz chłodzący zapewniają ogólną wydajność sprężarki.

③Doskonałe łożyska wirnika

• Utrzymuj wysoką stabilność w różnych warunkach obciążenia.

• Łatwe dostosowanie do zmian obciążenia.

④Wysokowydajna chłodnica powietrza

• Chłodnica wstępna ze stali nierdzewnej z radiatorem.

• Doskonała wydajność wymiany ciepła.

• Łatwe do czyszczenia.

• Cichy, energooszczędny wentylator promieniowy.

⑤Zintegrowany VSD

• Bezpośrednie oszczędności energii do 35% dzięki silnikowi z przetwornicą częstotliwości (VSD).

• Znacząco zmniejszone straty podczas rozładunku.

• Brak odpowietrzania, zapobiegający stratom sprężonego powietrza do atmosfery.

• Zakres regulacji natężenia przepływu od 30% do 100%.

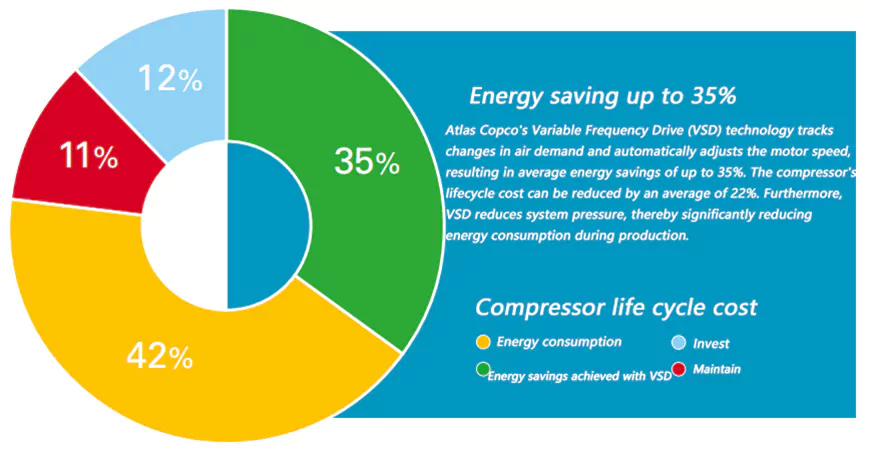

Napęd o zmiennej częstotliwości (VSD): redukcja kosztów energii

Zużycie energii stanowi ponad 80% całkowitego kosztu cyklu życia bezolejowej sprężarki śrubowej. Co więcej, energia elektryczna wykorzystywana do produkcji sprężonego powietrza stanowi ponad 40% całkowitych kosztów energii elektrycznej w fabryce. Aby obniżyć koszty energii, firma Atlas Copco była pionierem technologii napędów o zmiennej częstotliwości (VSD) w branży sprężonego powietrza. VSD nie tylko oszczędza znaczne ilości energii, ale także chroni środowisko dla przyszłych pokoleń. Dzięki ciągłym inwestycjom w tę technologię firma Atlas Copco jest w stanie zaoferować najszerszą na rynku gamę zintegrowanych sprężarek VSD.

Unikalne cechy zintegrowanego VSD firmy Atlas Copco

1. Elektronikon* steruje jednocześnie sprężarką i zintegrowanym falownikiem, zapewniając bezpieczną pracę.

2. VSD oferuje elastyczny wybór ciśnienia w zakresie 4-10 barów, redukując koszty energii elektrycznej.

3. Specjalnie zaprojektowany falownik i silnik (z chronionymi łożyskami) zapewniają wysoką wydajność w całym zakresie prędkości.

4. Silnik został specjalnie zaprojektowany do pracy przy niskich prędkościach, w pełni uwzględniając wymagania dotyczące chłodzenia zarówno silnika, jak i sprężarki przy niskich prędkościach.

5. Wszystkie sprężarki Atlas Copco VSD posiadają certyfikaty i licencję. Działanie sprężarki nie wpływa na urządzenia zewnętrzne i odwrotnie.

6. Wzmocnione komponenty mechaniczne zapewniają kontrolę zakresu prędkości roboczej kluczowych komponentów poniżej krytycznych poziomów wibracji.

7. Wysokowydajny falownik wbudowany w elektryczną szafę sterowniczą zapewnia stabilną pracę sprężarki w temperaturach otoczenia do 50°C/122°F (standardowa temperatura robocza do 40°C/104°F).

8. Nie ma „okna prędkości”, które zwiększałoby zużycie energii lub wpływało na stabilność ciśnienia netto; zakres regulacji natężenia przepływu gazu przez sprężarkę wynosi zaledwie 75%.

9. Wahania ciśnienia w rurociągu powinny być utrzymywane w granicach 0,10 bara (1,5 psi).

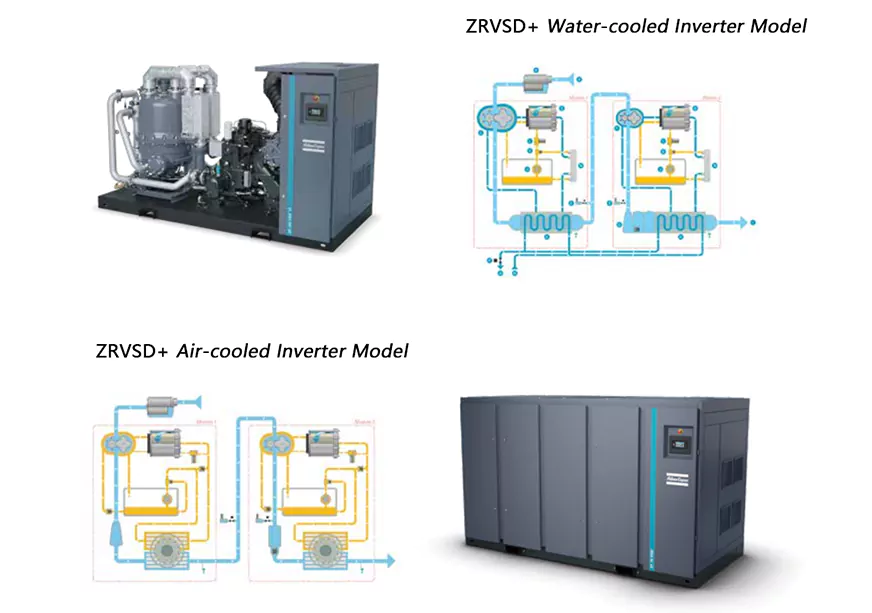

Podwójny falownik z magnesami trwałymi Atlas Copco ZVSD+

• Bezolejowa sprężarka śrubowa wykorzystuje nową generację wysoce wydajnych głowic sprężarek w celu poprawy wydajności sprężania.

• Każda głowica sprężarki wysokiego i niskiego ciśnienia wyposażona jest w wysokowydajny silnik o zmiennej częstotliwości z magnesami trwałymi (IE5) o stopniu ochrony IP66, który dostosowuje prędkość w czasie rzeczywistym do zmian zapotrzebowania na sprężone powietrze, oszczędzając energię i poprawiając wydajność.

• Niezawodne łożyska smarowane olejem.

• Specjalnie zaprojektowana przetwornica częstotliwości firmy Atlas Copco umożliwia regulację częstotliwości przy dużym przepływie w zakresie od 20% do 100%.

• Kompaktowa konstrukcja oszczędza przestrzeń instalacyjną.
