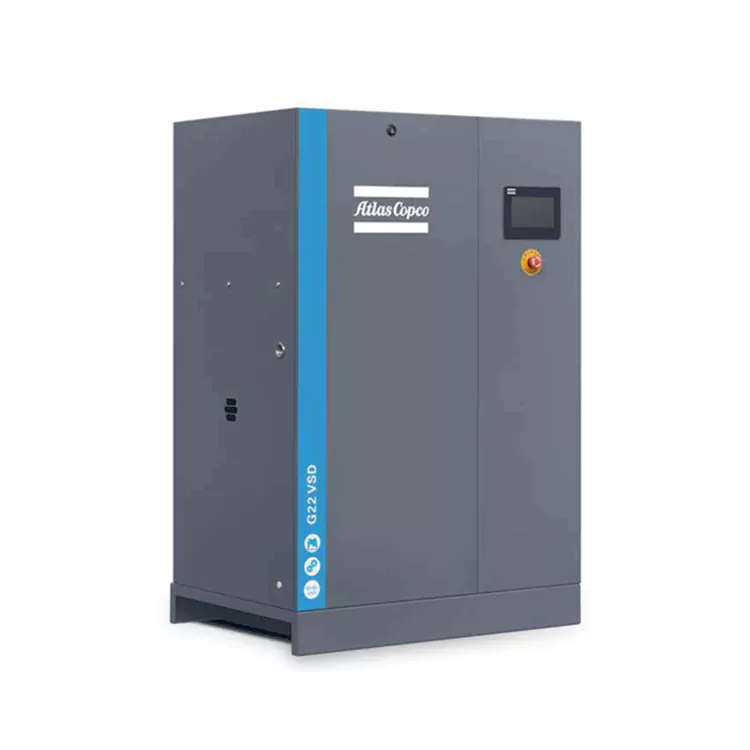

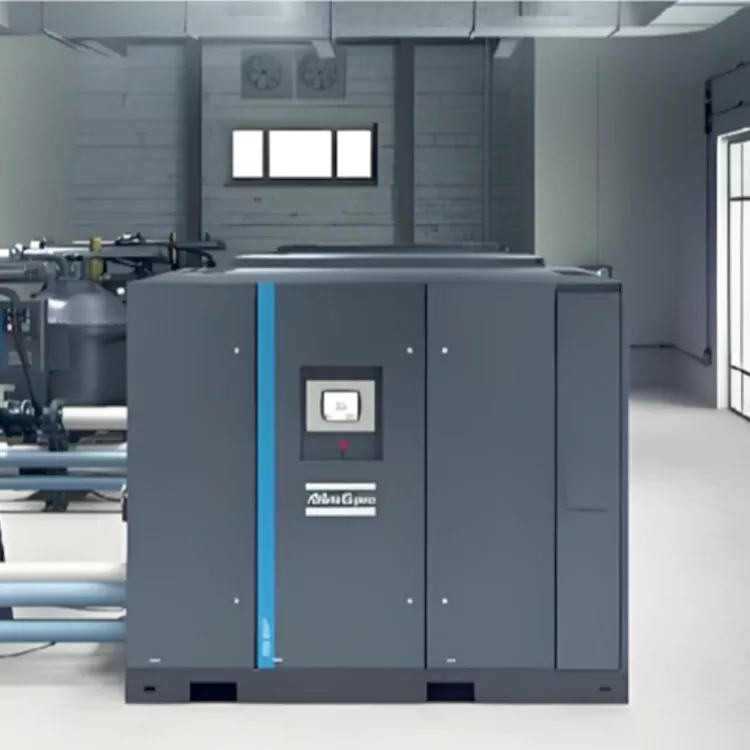

Sprężarka powietrza o zmiennej częstotliwości VSD

Podstawowa zaleta

Wysoka niezawodność

Sprężarka powietrza o zmiennej częstotliwości VSD została specjalnie zaprojektowana do pracy ciągłej.

Może niezawodnie pracować w temperaturach do 46°C/115°F.

Rozruch ze zmienną częstotliwością może zmniejszyć obciążenie kluczowych komponentów i obniżyć prąd rozruchowy.

Standardowo wyposażony w wysokotemperaturowy zawór termostatyczny.

Niskie koszty operacyjne

Technologia VSD umożliwia osiągnięcie oszczędności energii do 35%.

Wysokowydajny silnik z magnesami trwałymi (PM) chłodzony olejem w klasie IE4.

Zaawansowane komponenty przenoszą więcej powietrza z większą wydajnością.

Łatwy w instalacji i utrzymaniu

Do wyboru są wersje do montażu na podłodze lub na zbiorniku.

Mniejsza powierzchnia podłogi zapewnia elastyczność instalacji.

Główne komponenty, separator oleju i filtr są łatwe w utrzymaniu i obsłudze.

Jesteśmy profesjonalnym producentem i dostawcą sprężarek powietrza w Chinach. Zapraszamy do konsultacji i zakupu.

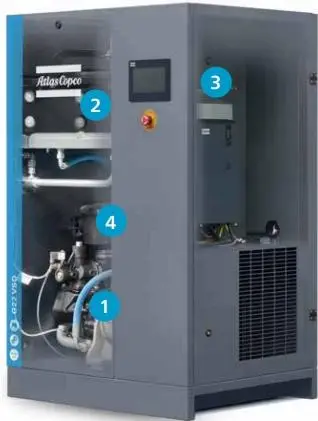

Przemiennik częstotliwości

1. Wysokowydajny układ napędowy

W układzie napędowym zastosowano wysokowydajne silniki z magnesami trwałymi (IPM), które są zgodne z normą IE4.

Rozsądna i wykwintna konstrukcja może osiągnąć doskonały efekt chłodzenia oleju.

Stopień ochrony IP54.

2. Układ chłodzenia żeberek w kształcie litery W

Konstrukcja W-fin zapewnia niezawodną pracę w trudnych warunkach.

Wentylatory osiowe mogą poprawić wydajność chłodzenia.

3. Szafka elektryczna

Zaawansowany kontroler z ekranem dotykowym.

Przetwornica częstotliwości, specjalnie zaprojektowana do sprężarek powietrza, może zapewnić samoregulację w sytuacjach nietypowych.

4. Trwałe filtry/separatory oleju

Filtr oleju jest wyposażony w zintegrowany zawór obejściowy.

Dlaczego potrzebujemy VSD?

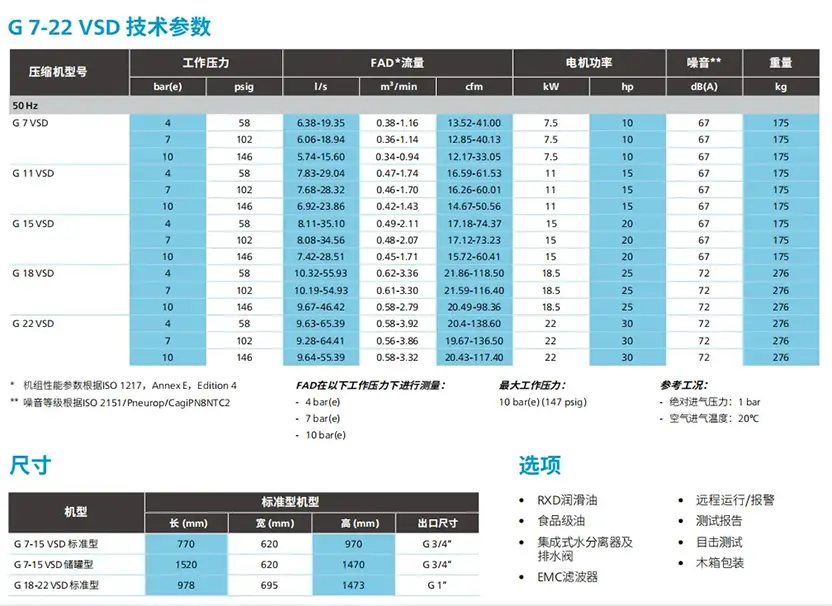

Technologia napędu o zmiennej prędkości zastosowana w G7-22 VSD umożliwia dostosowanie prędkości silnika sprężarki do zapotrzebowania na powietrze.

W porównaniu z tradycyjnymi maszynami do załadunku/rozładunku, sprężarka powietrza o zmiennej częstotliwości VSD może zaoszczędzić do 35%* energii. Ponadto chłodzony olejem silnik z magnesami trwałymi firmy GVSD może uruchamiać się i zatrzymywać pod pełnym ciśnieniem w układzie bez rozładowywania. Eliminuje również wpływ prądu szczytowego podczas uruchamiania.

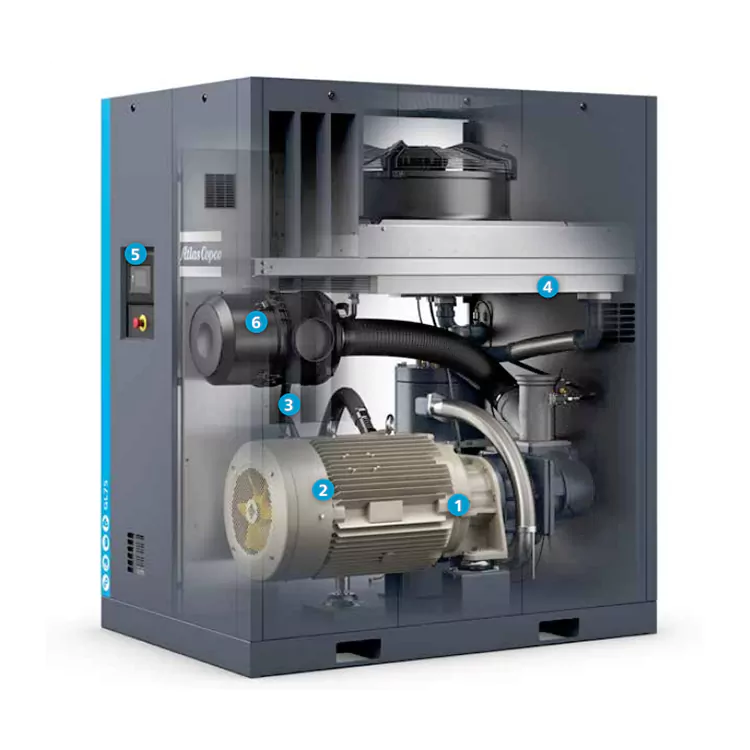

Cechy produktu

① Mniejsza powierzchnia podłogi

Sprężarka powietrza o zmiennej częstotliwości VSD pozwala zaoszczędzić więcej miejsca na instalację i umożliwia zainstalowanie większej liczby maszyn na ograniczonej przestrzeni.

② Przykręć host

· Asymetryczny profil wirnika i starannie dobrane łożyska.

· Wirniki o wysokiej wydajności znacznie obniżają koszty eksploatacji.

③ Wydajna chłodnica

Temperatura spalin głowicy maszyny mieści się w rozsądnym zakresie, co ogranicza straty spowodowane przestojami spowodowane wysokimi temperaturami.

Rdzeń chłodnicy wody ze stali nierdzewnej ma większą odporność na korozję.

Zoptymalizowana konstrukcja zmniejsza koszty konserwacji i zapewnia bardziej niezawodne działanie.

④ Wysokowydajny separator oleju i gazu

Zmniejsz spadek ciśnienia i zmniejsz zużycie energii.

Niskie zużycie paliwa, obniżone koszty konserwacji i dłuższa żywotność.

Optymalnie zaprojektowany separator oleju i gazu zmniejsza zawartość oleju i zwiększa stabilność.

⑤ Silnik o wysokiej wydajności

Wysokowydajny silnik IE3 (izolacja klasy F) może zapewnić ciągłą, normalną pracę nawet w trudnych warunkach.

Może również zapewnić długoterminową stabilną pracę w trudnych warunkach.

⑥System sterowania Elektronikon MK5 i SmartLink

Jasne i proste instrukcje umożliwiają szybsze opanowanie ważnych ustawień i danych.

Monitoruj stan pracy i konserwacji sprzętu.

SmartLink może zdalnie monitorować stan pracy sprężarki.

⑦ Wygodna instalacja, użytkowanie i konserwacja

Podwozie nie wymaga fundamentu, jest łatwe w montażu.

W pełni zintegrowany, cichy kaptur.

Wygodny w transporcie i prosty w utrzymaniu.

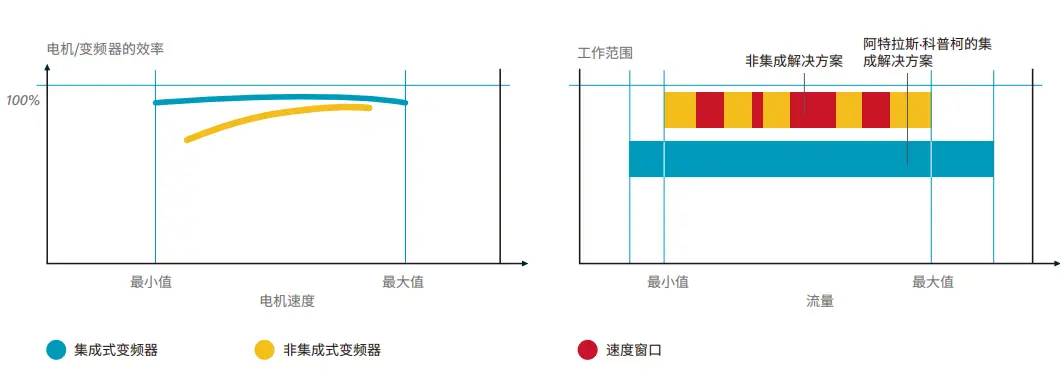

Atlas: Jakie są unikalne cechy zintegrowanego przetwornika G(L)VSD firmy Copco?

1.Elektronikon może sterować sprężarką i zintegrowaną przetwornicą częstotliwości, zapewniając w ten sposób bezpieczeństwo sprzętu.

2. Ciśnienie robocze można dowolnie wybierać w zakresie od 3,5 do 10 barów, co pozwala obniżyć koszty energii elektrycznej.

3. Przetwornica częstotliwości i silnik są specjalnie zaprojektowane (wyposażone w zabezpieczenie łożysk), aby osiągnąć wysoką sprawność w dopuszczalnym zakresie zmian prędkości.

4. Specjalnie zaprojektowany silnik o zmiennej częstotliwości jest wystarczający, aby spełnić wymagania dotyczące chłodzenia silnika i sprężarki.

5. Wszystkie sprężarki Atlas Copco G(L)VSD przeszły testy i certyfikację EMC. Działanie kompresora nie będzie miało wpływu na urządzenia zewnętrzne i odwrotnie.

6. Specjalnie zaprojektowany do ulepszeń mechanicznych, eliminuje obawy związane z wibracjami w zakresie konwersji częstotliwości.

7. Wyeliminuj „okno prędkości”, które nie sprzyja oszczędzaniu energii i stabilnemu ciśnieniu roboczemu. Zakres regulacji objętości gazu wynosi od 30% do 100%.

8. Pasmo ciśnień sieci rurociągów utrzymuje się w zakresie 0,10 bar i 1,5 psi.

Dlaczego warto wybrać sprężarkę powietrza Atlas?

Wydajny

Wysoce wydajne sprężarki serii VSDiPM oszczędzają średnio do 35%* energii w porównaniu do sprężarek napędzanych przy określonych prędkościach

Stopień sprawności silnika odpowiada normie IE4, z napędem bezpośrednim, co dodatkowo zmniejsza utratę efektywności energetycznej

Unikalna konstrukcja zaworu wlotowego minimalizuje spadek ciśnienia wlotowego i utratę powietrza

Inteligentny

Dedykowana przetwornica częstotliwości sprężarki, regulacja zmiennej prędkości w celu spełnienia wymagań operacyjnych w różnych warunkach pracy

Kontroler z ekranem dotykowym Elektronikon znacznie ułatwia monitorowanie i konserwację

Modułowa konstrukcja spełnia różne wymagania wydajnościowe i wysoki stopień wykorzystania materiału

Niezawodny

Całkowicie zamknięta konstrukcja łańcucha napędowego o zmiennej częstotliwości zapewnia niezawodną pracę w trudnych warunkach

Modułowa konstrukcja, wykorzystująca niezawodne komponenty, które zostały sprawdzone na dojrzałych modelach

Chłodnica ma falistą konstrukcję żeberkową, która może zapewnić stabilne odprowadzanie ciepła z maszyny nawet w trudnych warunkach

Firma Atlas Copco porównała wiele urządzeń i przeprowadziła długoterminowe testy, aby stwierdzić, że GAVSD IPM pozwala zaoszczędzić średnio ponad 35% więcej energii niż model GA ze stałą częstotliwością.

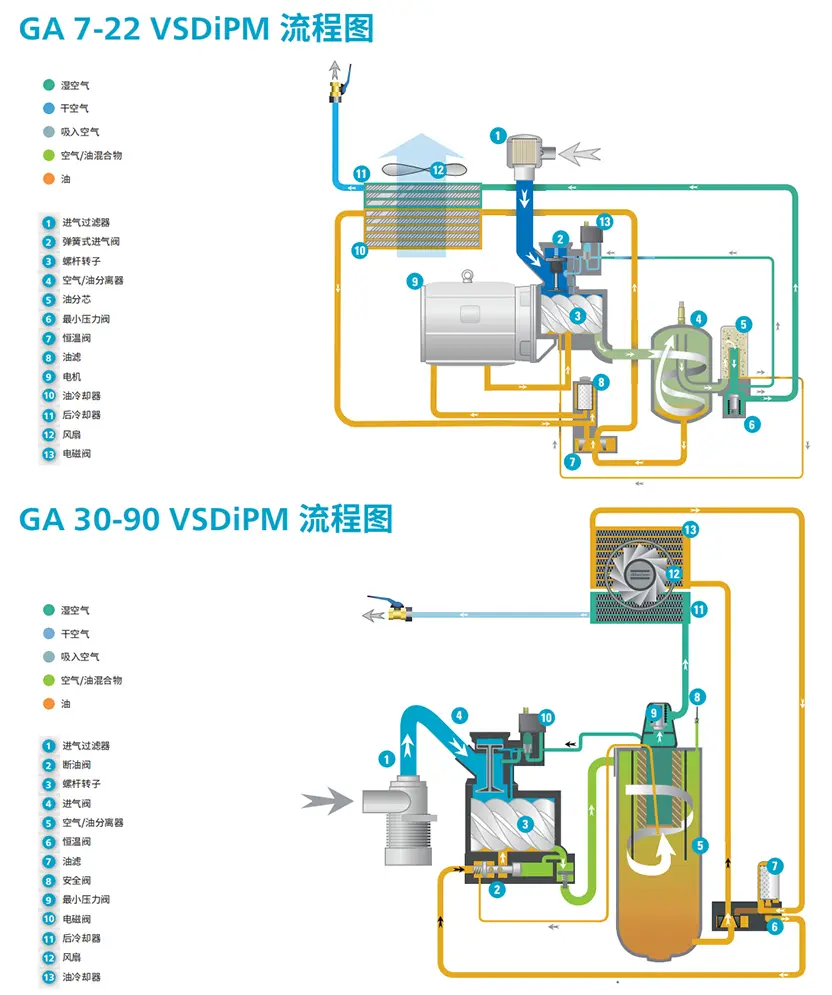

GA7-22 VSDiPM

Znakomity napęd, inteligentne sterowanie

GA30-90VSDiPM to naprawdę energooszczędna sprężarka powietrza z inwerterem. Innowacyjny układ napędowy i dedykowana konstrukcja falownika do sprężarek powietrza pozwalają zaoszczędzić do 35% energii, zapewniając zrównoważoną produkcję i znacznie obniżając koszty operacyjne.

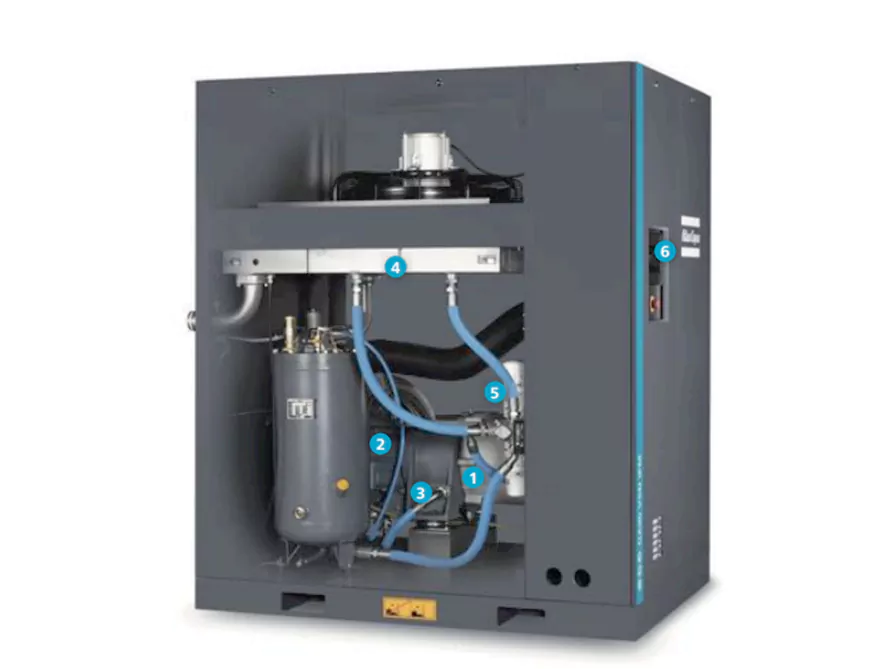

① Silnik z magnesami trwałymi (iPM).

· Poziom wydajności odpowiada normie IE4

· Specjalna konstrukcja kanału olejowego sprawia, że ​​chłodzenie jest bardziej wydajne

· Silnik posiada stopień ochrony IP66 i klasę izolacji H

· Silnik chłodzony olejem, nie wymaga wentylatora chłodzącego

② Wirnik sprężarki

· Zaprojektowane i wyprodukowane przez firmę Atlas Copco

· Niezawodny, wydajny i cichy

③ Układ napędowy o wysokiej wydajności

· Wydajny i niezawodny napęd bezpośredni (GA45-75VSDIPM)

· Innowacyjny system przekładni zębatej, łatwy w utrzymaniu (GA90VSDIPM)

· Całkowicie uszczelniony silnik chłodzony olejem

④ Klasyczny układ chłodzenia

· Niezależna chłodnica oleju i chłodnica końcowa

· Konstrukcja żeberek z tektury falistej zapewnia stabilną pracę sprężarki w trudnych warunkach

· Wentylatory osiowe o wysokim przepływie zapewniają doskonałą wydajność chłodzenia

· Niższe temperatury zapewniają wydajną pracę

⑤ Solidny system filtracji/separacji oleju

· Filtr oleju jest wyposażony w zawór obejściowy

· Obracająca się konstrukcja, łatwa w utrzymaniu

⑥Elektronikon Kontroler z ekranem dotykowym

· Jest wyposażony w inteligentny algorytm optymalizujący ciśnienie w układzie i zmniejszający zużycie energii przez całą maszynę

· Dostępne jest zdalne sterowanie, wyjście alarmowe, plany konserwacji i serwisowania oraz diagnostyka sieci

· Jest wyposażony w zdalną diagnostykę Smartlink umożliwiającą monitorowanie stanu systemu w czasie rzeczywistym

⑦ Dedykowany przemiennik częstotliwości Neos (pasuje do GA 45-90 VSDiPM)

· Specjalny przemiennik częstotliwości do sprężarek powietrza o zmiennej częstotliwości z magnesami trwałymi

· Stopień ochrony IP5x

· Solidna aluminiowa obudowa zapewnia stabilną pracę w trudnych warunkach

· Modułowa konstrukcja, zwarta konstrukcja, prostota i łatwość obsługi

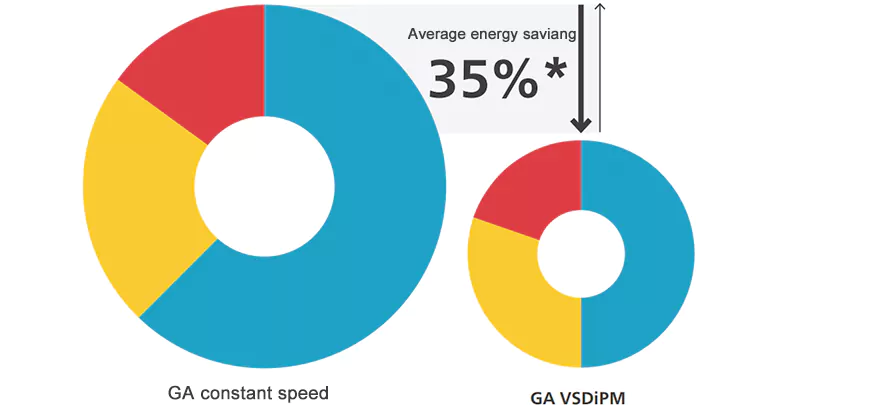

VSDiPM pozwala zaoszczędzić do 35%* energii

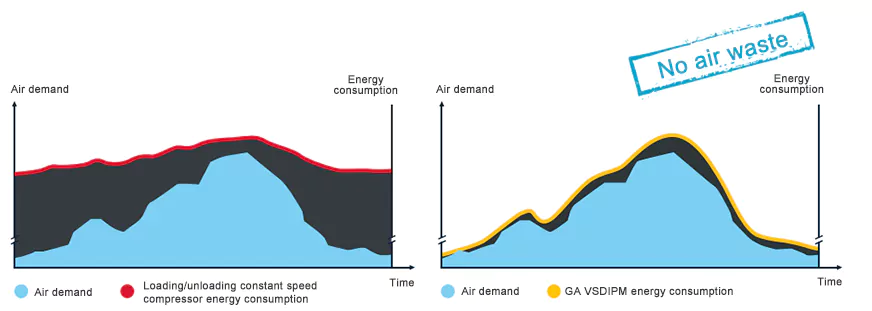

Seria VSDiPM firmy Atlas Copco może automatycznie regulować prędkość silnika, aby precyzyjnie kontrolować i spełniać wymagania klientów dotyczące zużycia gazu. W porównaniu ze sprężarkami napędzanymi określoną prędkością, sprężarka powietrza o zmiennej częstotliwości VSD oszczędza średnio do 35% energii.

Dlaczego warto wybrać technologię zmiennej prędkości firmy Atlas Copco?

Gdy zapotrzebowanie na gaz ulega gwałtownym wahaniom (20%-100%), średnia oszczędność energii może sięgać nawet 35%*

Sterownik Elektronikon® płynnie dostosowuje prędkość silnika w odpowiedzi na wahania ciśnienia

Praca na biegu jałowym lub odpuszczanie nie powoduje żadnych strat

Sprężarkę można uruchamiać/zatrzymywać przy pełnym ciśnieniu bez strat związanych z rozładunkiem

Nie ma szczytowego prądu rozruchowego i nie ma on wpływu na sieć energetyczną

W wyniku dogłębnych badań i pomiarów stwierdzono, że zapotrzebowanie na sprężone powietrze w większości środowisk produkcyjnych podlega gwałtownym wahaniom w ujęciu dziennym, tygodniowym i miesięcznym, a dostawy gazu do sprężarek również zmieniają się dramatycznie wraz z wahaniami zapotrzebowania na sprężone powietrze.

Firma Atlas Copco porównała wiele urządzeń i przeprowadziła długoterminowe testy, aby stwierdzić, że GAVSD IPM pozwala zaoszczędzić średnio ponad 35% więcej energii niż model GA ze stałą częstotliwością.
