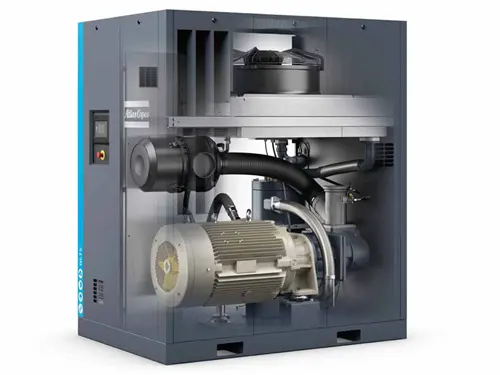

Niskociśnieniowa, bezolejowa sprężarka śrubowa

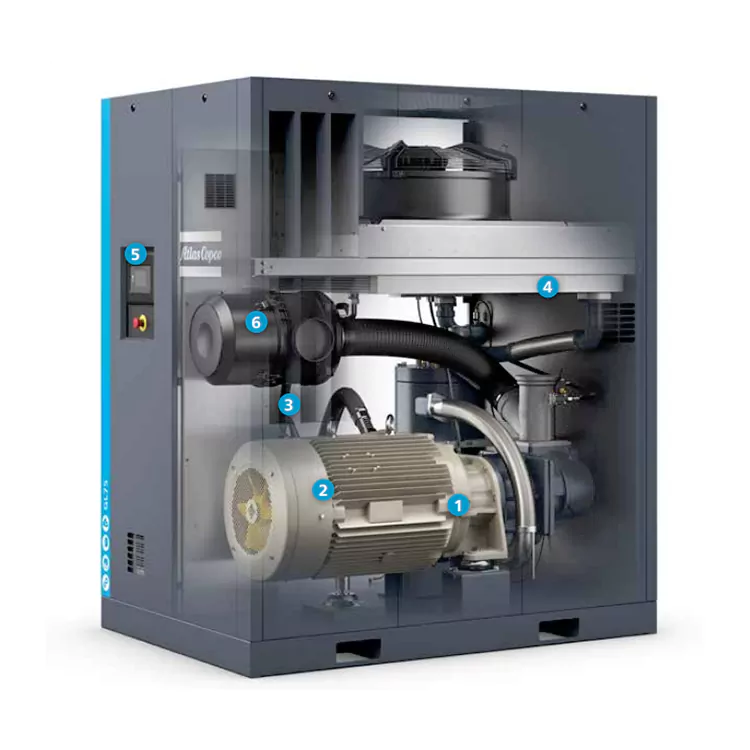

Zalety produktu

Bezobsługowy układ napędowy

• Bezobsługowe, całkowicie zamknięte, zapobiegające przedostawaniu się kurzu i zanieczyszczeń

• Niskociśnieniowa, bezolejowa sprężarka śrubowa przeznaczona do pracy w trudnych warunkach

• Wysokowydajny napęd zębaty, bez utraty wydajności sprzęgieł

• Maksymalna temperatura otoczenia podczas pracy dla modelu standardowego wynosi 46˚C, a dla modelu wysokotemperaturowego 55˚C

Ultrawydajny silnik

• Klasa sprawności silnika IE4

• Stopień ochrony IP55, klasa izolacji F, klasa wzrostu temperatury B

• Strona nienapędowa wyposażona jest w bezobsługowe łożyska smarowane smarem stałym

•  Nadaje się do ciągłej pracy w trudnych warunkach

Solidny, obracający się filtr oleju

• Skutecznie filtruje zanieczyszczenia w oleju, przedłużając żywotność części

•Filtr oleju jest wyposażony w zawór obejściowy

Niezależna, bardzo duża, zaprojektowana chłodnica oleju i chłodnica końcowa

•Niska temperatura na wylocie wirnika zapewnia długą żywotność oleju

•Wbudowany mechaniczny separator pary i wody może usunąć prawie 100% wody kondensacyjnej

• Konstrukcja odprężająca eliminuje szok termiczny w wymienniku ciepła

Kontroler Elektronikon® z ekranem dotykowym

• Dostępne są zdalne sterowanie, wyjście alarmowe, plany konserwacji i serwisowania oraz diagnostyka sieci

• Wbudowana zdalna diagnostyka Smartlink maksymalizuje wydajność układu sprężarki powietrza i zapewnia oszczędność energii

•Diagnostyka wielu sprężarek (opcjonalnie dostępne są 2, 4 i 6 jednostek ze wspólnym sterowaniem)

•Wytrzymały filtr wlotu powietrza

•Niskociśnieniowa, bezolejowa sprężarka śrubowa może usunąć 99,9% gruboziarnistych cząstek pyłu, zwiększając ochronę elementów sprężarki

• Wyjątkowo długa żywotność

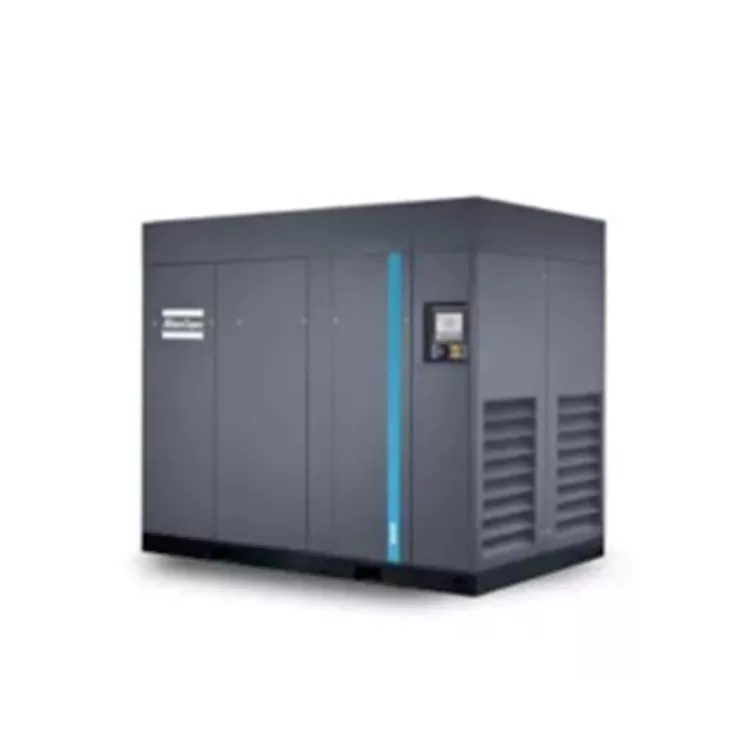

Atlas GL 37-75 charakteryzuje się wyjątkową wydajnością, doskonałą jakością sprężonego powietrza, niskim zużyciem energii w stabilnych warunkach użytkowania gazu oraz inteligentnymi cechami zapewniającymi wydajność i niezawodność. Zastosowano kontroler dotykowy Elektronikon, oferujący zdalną diagnostykę i sugestie optymalizacji w czasie rzeczywistym dostarczane przez SMARTLINK, a także OPCUA do integracji z systemami produkcyjnymi.

Parametry techniczne Atlas GL 37-75

Wymiary specyfikacji Atlas GL 37-75

Główne parametry

Parametry wydajności urządzenia mierzone są zgodnie z normą ISO1217, załącznik C i 2009

Test poziomu ciśnienia akustycznego na stanowisku pracy: LpWSA (ref 20 μPa) dB(A)(błąd: 3dB(A))

Poziom hałasu mierzony jest zgodnie z normami ISO2151 i ISO9614

FAD mierzony jest przy następujących ciśnieniach roboczych: 5 bar dla modelu 5,5 bar

Referencyjne warunki pracy: Bezwzględne ciśnienie wlotowe: 1 bar

Temperatura powietrza na wlocie: 20°C

Główna konstrukcja sprężarki powietrza Atlas GL 37-75

1. Sekcja jednostki głównej: Zawiera zawór wlotowy, zawór wydechowy, układ przeniesienia napędu itp., które służą do uzyskania wlotu, sprężania i wydechu powietrza.

2. Układy pomocnicze: w tym układ oleju smarowego, układ wody chłodzącej, elektryczny układ sterowania itp. służą zapewnieniu normalnej pracy sprężarki powietrza.

Proces pracy sprężarki powietrza Atlas GL 37-75

1. Etap rozruchu: Po naciśnięciu przycisku zasilania elektroniczny układ sterowania automatycznie uruchomi układ smarowania i układ wody chłodzącej sprężarki powietrza. Jednocześnie otwiera się zawór wlotowy i powietrze dostaje się do wnętrza jednostki głównej.

2. Etap sprężania: Gdy wirnik śrubowy się obraca, powietrze wewnątrz jednostki głównej poddawane jest działaniu siły sprężającej, a ciśnienie stopniowo wzrasta. W tym momencie zawór wydechowy jest zamknięty, aby zapobiec cofaniu się sprężonego gazu.

3. Stopień wydechu: Po osiągnięciu ustawionej wartości ciśnienia elektroniczny układ sterowania automatycznie aktywuje zawór wydechowy w celu wypuszczenia sprężonego gazu. Tymczasem zawór dolotowy zostaje zamknięty, a niskociśnieniowa bezolejowa sprężarka śrubowa przechodzi w stan oczekiwania na kolejny rozruch.

4. Etap wyłączania: Gdy konieczne jest zatrzymanie pracy sprężarki powietrza, naciśnij przycisk wyłączania. Elektroniczny układ sterowania wyłączy układ smarowania i układ wody chłodzącej oraz stopniowo zamknie zawór wlotowy i zawór wydechowy. Wreszcie kompresor przestał całkowicie działać.

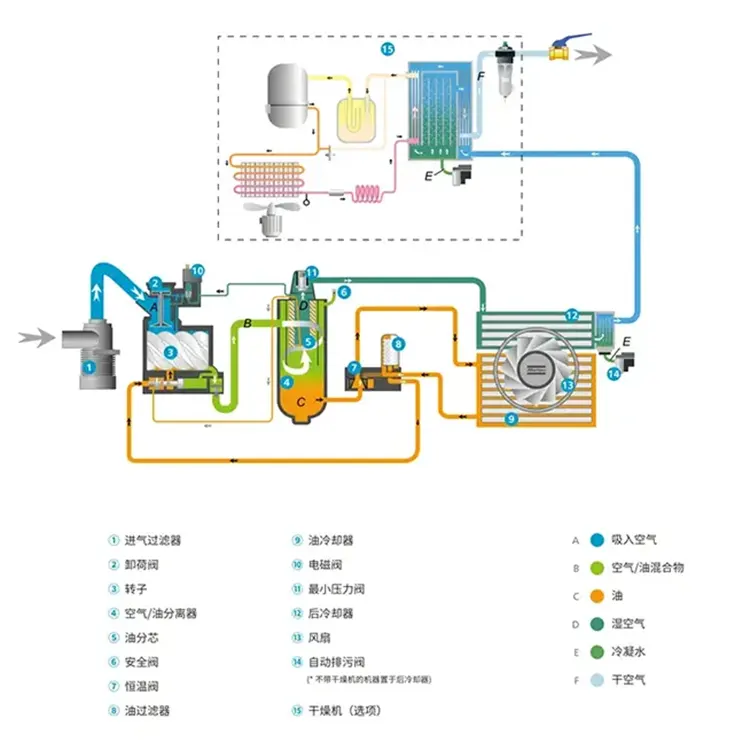

Schemat działania sprężarki powietrza Atlas GL 37-75
