Bezolejowa sprężarka powietrza smarowana wodą VSD

AQ15-55  VSD

Wydajne, bezolejowe sprężone powietrze

Czyste, wolne od oleju sprężone powietrze oznacza, że ​​nie ma kompromisów w jakości powietrza. Jako ekspert w technologii smarowania wodnego firma Atlas Copco wprowadziła w ciągu ostatnich dziesięcioleci szeroką gamę sprężarek bezolejowych, dostarczających w 100% wolne od oleju sprężone powietrze. Sprężarki AQ posiadają certyfikat bezolejowy ISO 8573-1 CLASSO i osiągają doskonałą efektywność energetyczną, spełniając jednocześnie wymagania dotyczące powietrza wolnego od oleju.

Zerowe ryzyko zanieczyszczeń

Niezależnie od tego, czy jest to branża farmaceutyczna, spożywcza i napojów, elektronika precyzyjna czy inne wymagające gałęzie przemysłu, jakość powietrza ma kluczowe znaczenie dla produktów końcowych i procesów produkcyjnych. Bezolejowa sprężarka powietrza AQ VSD firmy Atlas Copco, smarowana wodą, eliminuje wszelkie możliwe ryzyko zanieczyszczenia olejem.

niższe koszty energii

Koszty energii stanowią 70% kosztów cyklu życia sprężarki (LCC) i ich znaczenie jest oczywiste. Wydajne rozwiązania w zakresie sprężonego powietrza optymalizują urządzenia pod ciśnieniem, przepływ i uzdatnianie powietrza dla różnych procesów. Sprężarki AQ firmy Atlas Copco to idealne, kompleksowe rozwiązanie umożliwiające zmniejszenie rachunków za energię elektryczną.

Uznana wiedza specjalistyczna

Atlas Copco od ponad sześciu dekad jest liderem w technologii bezolejowego sprężonego powietrza dzięki swojemu bogatemu doświadczeniu i ciągłym innowacjom technologicznym. Sprężarki serii AQ zostały zaprojektowane tak, aby zapewniać idealne, bezolejowe sprężone powietrze, które przez cały czas chroni Twoje zastosowania produkcyjne.

AQ 15-55  VSD

Pomysłowe, aby spełnić Twoje potrzeby

W Atlas Copco dokładamy wszelkich starań, aby dostarczać rozwiązania w zakresie sprężonego powietrza, które spełniają lub przekraczają Twoje oczekiwania. Zintegrowana, bezolejowa, smarowana wodą sprężarka powietrza VSD jest dziedzictwem kilkudziesięciu lat doświadczenia firmy Atlas Copco w projektowaniu i produkcji sprężarek bezolejowych.

① Wirnik smarowany wodą

Sprężanie izotermiczne (bardzo niska temperatura na wylocie wirnika) zapewnia wysoką efektywność energetyczną

● Wirnik rzeczywiście smarowany wodą

● Łożyska smarowane wodą

● Ciśnienie robocze do 13 bar

② Filtr wody

Zapewnij ciągły dopływ czystej wody

● Zdolność filtracji 10 mikronów utrzymuje się przez cały cykl życia

③ Filtr powietrza o dużej wytrzymałości

● 99,9% usuwanie cząstek pyłu o wielkości zaledwie 3 mikronów, odpowiednia ochrona elementów sprężarki

● Wskazanie różnicy ciśnień umożliwia konserwację zapobiegawczą w celu zmniejszenia spadku ciśnienia

④ Separator wody

● Separator wody ze stali nierdzewnej wykorzystujący siłę odśrodkową i grawitację do uzyskania separacji

● Zawiera 3 czujniki umożliwiające dokładną regulację poziomu wody

⑤Wydajny silnik napędowy

●Silnik napędowy IP55, montaż kołnierzowy zapewniający dokładne ustawienie

● W połączeniu z napędem bezpośrednim pozwala osiągnąć doskonałą efektywność energetyczną

⑥System odwróconej osmozy

Wbudowany system odwróconej osmozy zapewnia niezawodną wodę wysokiej jakości dla ciągłej i stabilnej pracy

⑦ Wentylator i chłodnica wodna

● We wszystkich seriach dostępne są modele chłodzone powietrzem lub wodą

● Dzięki wbudowanej chłodnicy, oszczędność miejsca na instalację i podłogę

● Sprężarka chłodzona wodą utrzymuje temperaturę powietrza na wlocie suszarki poniżej 55°C (131°F)

⑧Wydajna wbudowana suszarka

● Doskonała jakość powietrza

● O 50% niższe zużycie energii w porównaniu do tradycyjnych suszarek

●Zerowe niszczenie warstwy ozonowej

⑨Elektronikon°   Inteligentny kontroler z kolorowym ekranem

● Zaawansowany, inteligentny sterownik z kolorowym wyświetlaczem Elektronikon°, przeznaczony do integracji z (zdalnymi) systemami sterowania procesami

⑪Osłona dźwiękoszczelna

● Konstrukcja obudowy akustycznej sprawia, że ​​nadaje się ona do większości środowisk instalacyjnych, eliminując potrzebę tworzenia oddzielnego pomieszczenia ze sprężarką

⑫Innowacyjny falownik Neos

●Poziom ochrony IP5x

● Bezolejowa, smarowana wodą sprężarka powietrza VSD ma wytrzymałą aluminiową obudowę zapewniającą bezproblemową pracę w trudnych warunkach

● Mniej części: kompaktowy i łatwy w użyciu

Dojrzała technologia

Unikalny dwuślimakowy wirnik sprężarki serii AQ z wtryskiem wody, wydajna praca zbliżona do sprężania izotermicznego. Wirnik z kompozytu polimerowego o bardzo wysokiej wytrzymałości, zoptymalizowany profil wirnika i łożyska smarowane wodą zapewniają, że wirnik nie jest zanieczyszczony olejem i wytwarza czyste, wolne od oleju sprężone powietrze.

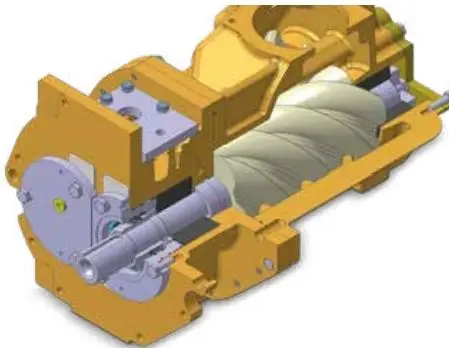

Wirnik dwuślimakowy

Wysokiej jakości wirniki z kompozytu polimerowego o ultrawysokiej wytrzymałości i zoptymalizowanych profilach zapewniających efektywną kompresję. Antykorozyjne i wysoce wydajne surowce oraz smarowanie natryskiem wodnym zapewniają dłuższą żywotność.

Obudowa wirnika

Bezolejowa sprężarka powietrza smarowana wodą VSD jest wykonana z brązu aluminiowego i posiada odporną na korozję obudowę zapewniającą wytrzymałość i trwałość.

Łożysko

Wewnątrz łożyska hydrodynamicznego nie ma kontaktu fizycznego, a jedynie ślizga się po warstwie wody, bez smarowania smarem, aby zapewnić długą żywotność.

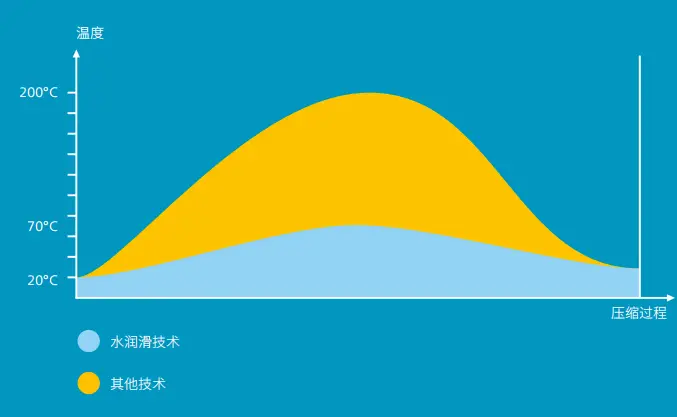

Sprawność sprężania smarowania wodnego

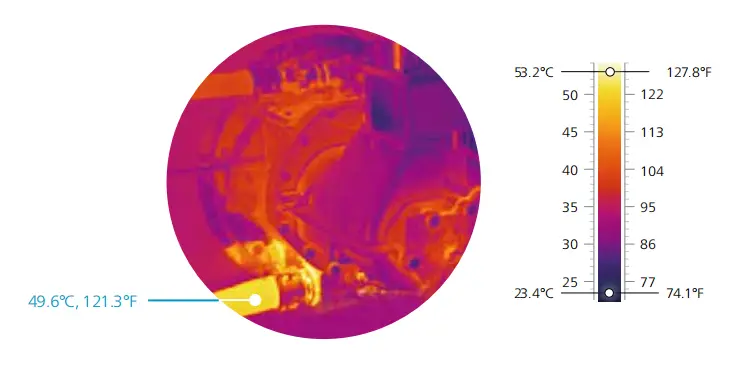

Woda ma doskonałą moc chłodzenia i skutecznie usuwa ciepło ze źródła. Eliminowane są straty energii spowodowane wytwarzaniem ciepła, a na każdy kilowat energii można wytworzyć więcej sprężonego powietrza. Chłodniejsze sprężone powietrze zmniejsza naprężenia termiczne komponentów, wydłużając w ten sposób żywotność.

Doskonały wirnik smarowany wodą

·Zwiększyć objętość spalin

·Zmniejszenie jednostkowego zużycia energii

· Prawie kompresja izotermiczna

·Ciśnienia znamionowe 7, 10 i 13 barów.

·Wydajna wydajność chłodzenia wodą w połączeniu z precyzyjną konstrukcją zapewnia doskonałą efektywność energetyczną AQ.

VSD: Obniżanie kosztów energii

Zużycie energii przez sprężarkę stanowi ponad 70% kosztów całego cyklu życia, a produkcja sprężonego powietrza pochłania ponad 40% całkowitego rachunku za energię elektryczną instalacji. Aby zmniejszyć zużycie energii, firma Atlas Copco opracowała bezolejową sprężarkę powietrza smarowaną wodą VSD. Technologia VSD nie tylko oszczędza dużo energii, ale także chroni środowisko dla przyszłych pokoleń. Dzięki ciągłym inwestycjom w tę technologię firma Atlas Copco oferuje szeroką gamę napędów o zmiennej prędkości (VSD) sprężarki powietrza dostępne na rynku.

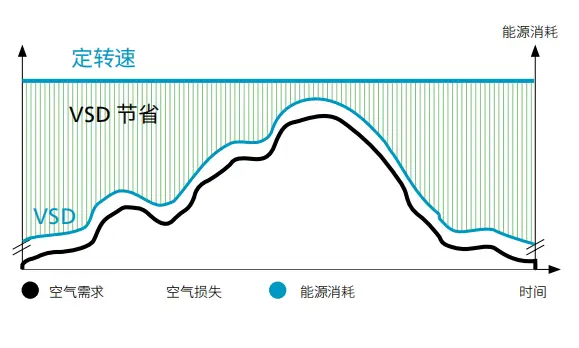

VSD: Zużycie energii zmienia się w zależności od zapotrzebowania na gaz

● Średnia oszczędność energii w procesach produkcyjnych na poziomie 35% przy dramatycznych zmianach zapotrzebowania na gaz

Kontroler z kolorowym ekranem Elektronikon° steruje prędkością silnika i falownikiem

● Brak odpadów jałowych i pustych

● Specjalna konstrukcja silnika VSD, możliwość uruchamiania/zatrzymywania przy pełnym ciśnieniu, bez strat podczas rozładunku

● Wyeliminuj szczytowy prąd rozruchowy

● Niskie ciśnienie robocze zmniejsza wycieki z układu

● Kompatybilność elektromagnetyczna EMC zgodnie z normami (2004/108/EG)

Stała prędkość: nieregulowane zużycie energii

Tradycyjne sprężarki o stałej prędkości mają tylko jedną prędkość i są w 100% otwarte. Powoduje to znaczne straty energii, gdy zapotrzebowanie jest niskie.

Do 35% oszczędności energii

Technologia AQ VSD firmy Atlas Copco śledzi zmiany w zużyciu gazu przez klienta i dostosowuje prędkość sprężarki w czasie rzeczywistym, osiągając średnią oszczędność energii do 35 procent i oszczędność całkowitych kosztów cyklu życia około 22 procent.

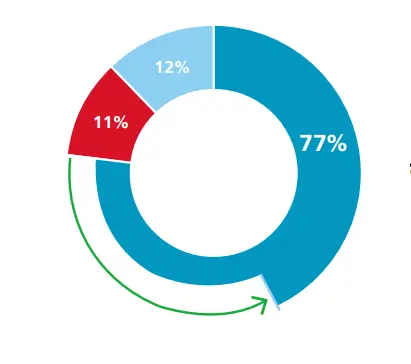

Całkowity koszt cyklu życia sprężarki

● Koszt zużycia energii

● Oszczędność energii dzięki VSD

● Koszt zakupu sprzętu

● Koszty utrzymania
