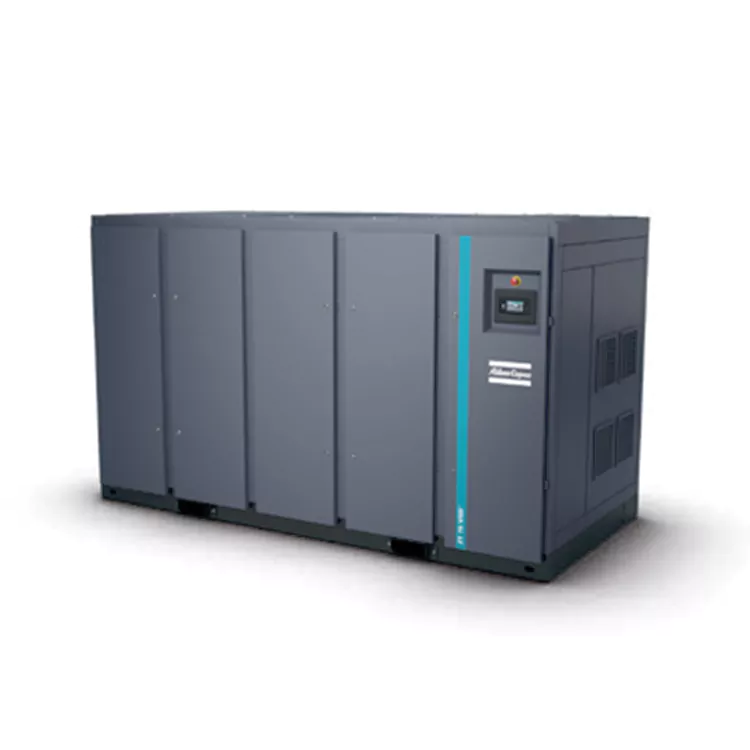

Bezolejowa sprężarka powietrza o niskim poziomie hałasu i mocy 55–900 kW

Aby zapewnić ciche środowisko produkcyjne, niezbędny jest bezpośredni import z niezawodnej chińskiej fabryki bezolejowych sprężarek powietrza o mocy 55–900 kW i niskim poziomie hałasu. DECHUAN dostarcza ten specjalistyczny system z izolacją akustyczną, zawierający zintegrowane panele wygłuszające i ciche promieniowe wentylatory chłodzące. Taka konfiguracja znacznie zmniejsza decybele operacyjne, zapobiegając zmęczeniu słuchu w warsztacie.

Strukturalna izolacja akustyczna i inżynieria

Tradycyjne, wielkoskalowe maszyny powietrzne wytwarzają intensywny ryk o niskiej częstotliwości, który uszkadza fundamenty konstrukcyjne i narusza rygorystyczne normy hałasu w środowisku. Ta wyspecjalizowana sprężarka powietrza integruje zaawansowaną technologię akustyczną bezpośrednio z obudową szafy:

• Precyzyjnie zaprojektowane przekładnie AGMA A5: Wewnętrzne przenoszenie mocy opiera się na szlifowanych przekładniach śrubowych klasy 5 DIN. Konstrukcja z mikroluzami eliminuje wycie przekładni o wysokim skoku i mechaniczne grzechotanie podczas cykli sprężania przy dużych obciążeniach.

• Niskoenergetyczne promieniowe wentylatory chłodzące: Zastępując tradycyjne łopatki osiowe, nasz promieniowy zespół chłodzący przemieszcza ogromne ilości powietrza przy niższych prędkościach obrotowych, redukując aerodynamiczny hałas wirowy o ponad 12 decybeli.

• Podstawa izolująca drgania: Bezolejowa głowica sprężarki jest osadzona na wytrzymałych, wielowarstwowych podkładkach tłumiących z elastomeru, zapobiegających przenoszeniu energii kinetycznej do otaczających konstrukcji hali produkcyjnej.

Kluczowe parametry techniczne cichej, bezolejowej sprężarki powietrza o mocy 55–900 kW

• Spektrum mocy: ciągła moc wyjściowa od 55 kW do 900 kW przy dużych obciążeniach.

• Wydajność objętościowa: 4,2 - 148,5 m3/min w zależności od wybranego modelu.

• Standard przekładni: AGMA A5 / DIN Grade 5, bardzo precyzyjna przekładnia zębata.

• Izolacja akustyczna: Wewnętrzna wyściółka z pianki akustycznej o różnej grubości z uszczelnioną konstrukcją obudowy IP55.

Warunki referencyjne wydajności urządzenia zostały zmierzone zgodnie z załącznikiem C, wydanie 4 (2009) normy ISO 1217:

· Wilgotność względna: 0%

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura na wlocie: 20°C Szybkość tłoczenia (FAD) mierzono przy następujących ciśnieniach roboczych:

Typ stałej prędkości:

·  Typ -7,5 bara: 7 barów

· Typ -8,6 bara: 7 barów

· Typ -10 bar: 9 bar

Typ VSD:

· Typ -8,6 bara: 7 barów

· Typ -10,4 bara: 9 barów

· (2) Poziom emisji ciśnienia akustycznego ważonego klasy A na stanowisku pracy (LpWSad). Mierzone zgodnie z normą ISO 2151:2004 (przy użyciu metody skanowania natężenia dźwięku 150 9614/2). Nowo dodany współczynnik korygujący jest wartością całkowicie niepewną (KpAd), zgodną z kodem testowym.

· (3) Waga ma wyłącznie charakter poglądowy; ważniejsza będzie rzeczywista dostarczona waga.

ZR/ZT 110-160 (FF) STD

Zgodnie z normą ISO 1217, załącznik C, wydanie 4 (2009), warunki odniesienia dotyczące wydajności jednostki są następujące:

· Wilgotność względna: 0%

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura na wlocie: 20°C

Przemieszczenie FAD mierzone jest przy następujących ciśnieniach roboczych:

Modele o stałej prędkości:

Modele -7,5 bara: 7 barów

Modele -8,6 bara: 7 barów

Modele -10 barów: 9 barów

Modele VSD:

Modele -8,6 bara: 7 barów

Modele -10,4 bara: 9 barów

(2) Ważony poziom ciśnienia akustycznego emisji klasy A na stanowisku pracy (LpWSAd). Mierzone zgodnie z normą ISO 2151:2004 (metoda skanowania natężenia dźwięku ISO 9614/2). Nowo dodany współczynnik korekcyjny KpAd jest niepewny i zgodny z kodem testowym.

(3) V1=380V, V2=400V.

(4) Waga ma charakter wyłącznie informacyjny; ważność rzeczywista ma pierwszeństwo.

ZR/ZT 200-275 (FF)

-Wilgotność względna: 0%

-Bezwzględne ciśnienie wlotowe: 1bar

-Temperatura na wlocie: 20°℃

Szybkość rozładowania (FAD) mierzono przy następujących ciśnieniach roboczych

Typ stałej prędkości:

Typ -7,5 bara: 7 barów

Typ -8,6 bara: 7 barów

Typ -10 barów: 9 barów

Typ VSD:

Typ -8,6 bara: 7 barów

Typ -10,4 bara: 9 barów

(2) Ważony poziom ciśnienia akustycznego emisji klasy A na stanowisku pracy (LpWSAd).

Mierzone zgodnie z normą ISO 2151:2004 (przy użyciu 150 9614/2 (metoda skanowania natężenia dźwięku).

Nowo dodany współczynnik korygujący jest wartością całkowicie niepewną (KpAd), zgodną z kodem testowym.

(3) Waga ma charakter wyłącznie informacyjny; ważniejsza będzie rzeczywista dostarczona waga.

ZR 300-750

Warunki referencyjne wydajności urządzenia zostały zmierzone zgodnie z załącznikiem C, wydanie 4 (2009) normy ISO 1217:

· Wilgotność względna: 0%

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura na wlocie: 20°C Szybkość tłoczenia (FAD) mierzono przy następujących ciśnieniach roboczych:

Typ stałej prędkości:

·  Typ -7,5 bara: 7 barów

· Typ -8,6 bara: 7 barów

· Typ -10 bar: 9 bar

Typ VSD:

· Typ -8,6 bara: 7 barów

· Typ -10,4 bara: 9 barów

· (2) Poziom emisji ciśnienia akustycznego ważonego klasy A na stanowisku pracy (LpWSad). Mierzone zgodnie z normą ISO 2151:2004 (przy użyciu metody skanowania natężenia dźwięku 150 9614/2). Nowo dodany współczynnik korygujący jest wartością całkowicie niepewną (KpAd), zgodną z kodem testowym.

· (3) Waga ma wyłącznie charakter poglądowy; ważniejsza będzie rzeczywista dostarczona waga.

ZR 200X-400X

Warunki referencyjne wydajności urządzenia zostały zmierzone zgodnie z załącznikiem C, wydanie 4 (2009) normy ISO 1217:

· Wilgotność względna: 0%

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura na wlocie: 20°C Szybkość tłoczenia (FAD) mierzono przy następujących ciśnieniach roboczych:

Typ stałej prędkości:

·  Typ -7,5 bara: 7 barów

· Typ -8,6 bara: 7 barów

· Typ -10 bar: 9 bar

Typ VSD:

· Typ -8,6 bara: 7 barów

· Typ -10,4 bara: 9 barów

· (2) Poziom emisji ciśnienia akustycznego ważonego klasy A na stanowisku pracy (LpWSad). Mierzone zgodnie z normą ISO 2151:2004 (przy użyciu metody skanowania natężenia dźwięku 150 9614/2). Nowo dodany współczynnik korygujący jest wartością całkowicie niepewną (KpAd), zgodną z kodem testowym.

· (3) Waga ma wyłącznie charakter poglądowy; ważniejsza będzie rzeczywista dostarczona waga.

Zastosowanie w świecie rzeczywistym w przemyśle meblarskim i opakowaniowym

W zakładach produkujących opakowania i meble zlokalizowanych w pobliżu obszarów handlowych zanieczyszczenie hałasem stanowi ciągłe ryzyko prawne. DECHUAN wdrożył tę specjalną, cichą, bezolejową sprężarkę powietrza o mocy 55–900 kW w fabryce opakowań o dużej gęstości. Zastępując starsze układy wibrujących tłoków tą izolowaną akustycznie konstrukcją śrubową, zakład obniżył graniczne poziomy hałasu, aby w pełni spełniać lokalne normy, unikając tysięcy powtarzających się kar finansowych.

Fabryczne zapewnianie jakości i testowanie zgodności

• Testowanie w komorze bezechowej pod pełnym obciążeniem: Jednostki pracują z maksymalną mocą 900 kW w wyspecjalizowanych komorach dźwiękowych w celu dokładnego odwzorowania profili akustycznych we wszystkich częstotliwościach.

• Dynamiczne wyważanie wirników: Wirniki z powłoką Premium są wyważane dynamicznie w celu wyeliminowania mikrowahań, które powodują długotrwałe zużycie łożysk i hałas konstrukcyjny.

• Certyfikat TÜV klasy 0 bezolejowy: Ścisła analiza laboratoryjna potwierdza zerową zawartość oleju w przepływie sprężonego powietrza, gwarantując czysty gaz i cichą pracę.

Często zadawane pytania dotyczące kupujących w przemyśle

P: Czy dźwiękoszczelna obudowa akustyczna powoduje gromadzenie się ciepła podczas gorących letnich miesięcy?

O: Wcale nie. Wewnętrzna wentylacja opiera się na promieniowym wentylatorze chłodzącym o wysokim ciśnieniu statycznym, który tworzy strefę podciśnienia wewnątrz szafy. Chłodne powietrze jest zasysane przez ukierunkowane kanały bezpośrednio przez chłodnicę wstępną ze stali nierdzewnej i odprowadzane do góry, utrzymując stabilną temperaturę wewnętrzną nawet w temperaturze otoczenia wynoszącej 50°C.

P: Dlaczego przekładnie DIN klasy 5 są tak istotne dla zmniejszenia poziomu hałasu w hali produkcyjnej?

Odp.: W standardowych przemysłowych jednostkach pneumatycznych często stosuje się przekładnie niższej klasy, w których z biegiem czasu powstają mikroluzy, powodujące metaliczne drganie przy wysokim momencie obrotowym. Nasze przekładnie DIN klasy 5 mają zęby profilowane z mikrometryczną precyzją, co zapewnia płynny kontakt siatki, który minimalizuje zarówno dźwięk tarcia mechanicznego, jak i straty w przenoszeniu mocy.

P: Czy możemy zainstalować tę cichą sprężarkę tuż obok naszych operatorów montażowych?

O: Tak. Ponieważ strukturalna wykładzina akustyczna pochłania rezonans powietrza o wysokiej i średniej częstotliwości, zewnętrzny profil decybeli jest znacznie niższy niż w przypadku standardowych maszyn z otwartą ramą. Pozwala to fabrykom wyeliminować długie i kosztowne przebiegi rurociągów poprzez umieszczenie cichej, bezolejowej sprężarki powietrza o mocy 55–900 kW bliżej rzeczywistej linii produkcyjnej.
