Opis produktu

Zmaksymalizuj efektywność wykorzystania przestrzeni, zamawiając hurtowo zintegrowaną sprężarkę śrubową z wtryskiem oleju firmy DECHUAN. Układ Full Feature obejmuje zintegrowaną suszarkę o ciśnieniu punktu rosy 5°C, dostarczającą suche, czyste powietrze, które chroni dalsze narzędzia przed uszkodzeniem przez rdzę.

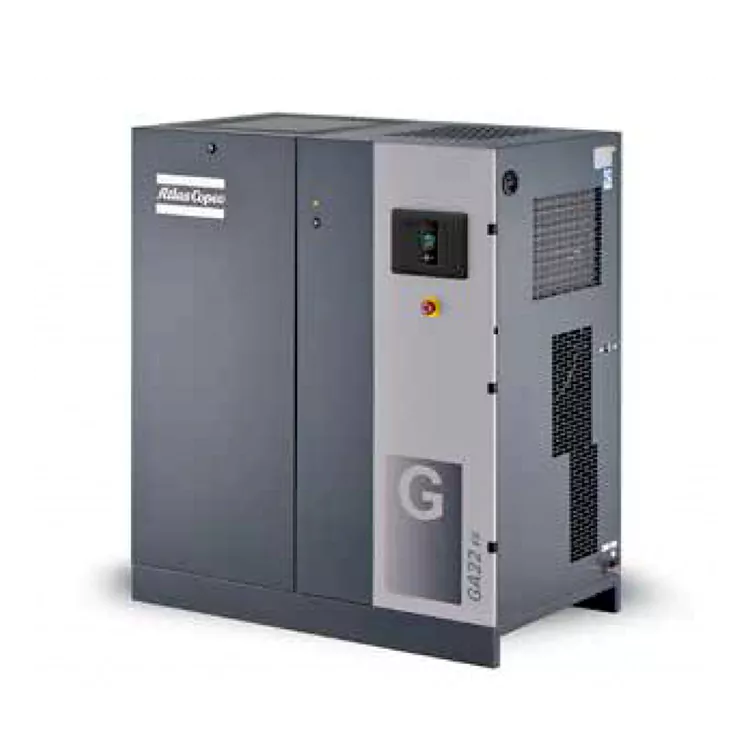

Integrated Oil-Injected Screw Compressor

Po co tracić czas na kupowanie oddzielnych suszarek, filtrów i zbiorników?

W tradycyjnych konfiguracjach powietrza komponenty są kupowane oddzielnie, co wymaga dużej powierzchni i skomplikowanych, połączonych ze sobą rurociągów. To wielozłączowe podejście często wprowadza opór przepływu i potencjalne ścieżki wycieku powietrza. Produkt rozwiązuje tę złożoność, umieszczając element śrubowy, zbiornik powietrza, wysokowydajny separator oleju i osuszacz chłodniczy w jednej izolowanej akustycznie szafce.

Ta kompaktowa konstrukcja minimalizuje zajmowaną powierzchnię i eliminuje montaż zewnętrznych rur. Wystarczy ustawić urządzenie na hali produkcyjnej, podłączyć główne zasilanie elektryczne i kolektor wylotowy powietrza, a obiekt będzie miał natychmiastowy dostęp do chłodnego, suchego i sprężonego powietrza o wysokiej czystości.

Integrated Oil-Injected Screw Compressor

Rozwiązywanie wąskich gardeł przestrzennych i instalacyjnych w nowoczesnych warsztatach

Konfiguracja tradycyjnego układu sprężonego powietrza wymaga połączenia kilku oddzielnych komponentów — w tym sprężarki, zbiorników magazynujących powietrze, osuszaczy rowerowych i dokładnych filtrów oleju — za pomocą rozległej sieci rurociągów obiektowych. Taki układ nie tylko zajmuje dużą ilość cennej powierzchni warsztatu, ale także zwiększa ryzyko wycieków powietrza na każdym połączeniu gwintowym, powodując spadki ciśnienia w systemie i zmuszając do zatrudnienia drogich lokalnych instalatorów rur do instalacji.

Sprężarka całkowicie rozwiązuje te problemy przestrzenne i instalacyjne. Umieszczając cały niezbędny sprzęt do uzdatniania powietrza na jednej kompaktowej ramie, ten system „pod klucz” obniża koszty pracy instalacyjnej nawet o 70%. Dostarczany jest do Twojego zakładu w pełni okablowany, orurowany i wstępnie uruchomiony, co oznacza, że Twój zespół musi jedynie podłączyć główną linię zasilającą i rurę tłoczną, aby rozpocząć dostarczanie czystego, suchego i wysokiej jakości sprężonego powietrza na linię produkcyjną.

Parametry techniczne

Nasze zintegrowane zespoły zintegrowanej sprężarki śrubowej z wtryskiem oleju zostały zaprojektowane do pracy ciągłej i łączą w sobie wytrzymałe komponenty z bardzo kompaktową powierzchnią:

Parametry techniczne serii GA

Model	Maksymalne ciśnienie robocze bar(e)	Maksymalne ciśnienie robocze psi	FAD Przepływ l/s	FAD Przepływ m³/min	FAD Flow cfm	Moc silnika kW	Moc silnika KM	Poziom hałasu dB(A)	Waga Standardowa kg	Waga Standardowe funty	Waga Pełna wydajność kg	Waga Pełna wydajność funty	Rozmiar wylotu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametry wydajności urządzenia testowane zgodnie z normą ISO 1217, wyd. 3, załącznik C-1996. Poziom hałasu zgodny z normą ISO 2151 / Pneurop / CagiPN8NTC2

Warunki badania referencyjnego:

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura powietrza na wlocie: 20°C Ciśnieniowy punkt rosy wbudowanego osuszacza dla GA 11-26: 5°C

Przepływ FAD mierzony przy poniższych ciśnieniach roboczych:

· Modele 7,5 bara testowane przy 7 barach

· Modele 8,5 bara testowane przy ciśnieniu 8 barów

· Modele 10,5 bara testowane przy ciśnieniu 10 barów

· Modele 13 barów testowane przy ciśnieniu 12,5 bara

GA11/15/18/22/26*/30 Tabela danych modeli zintegrowanych suszarek

Model	Maksymalne ciśnienie robocze — bar(e)	Maksymalne ciśnienie robocze — standard psig	Maksymalne ciśnienie robocze – pełna wydajność bar(e)	Maksymalne ciśnienie robocze – pełna wydajność psig	FAD Przepływ l/s	FAD Przepływ m³/min	FAD Flow cfm	Moc silnika kW	Moc silnika KM	Poziom hałasu dB(A)	Waga Standardowa kg	Waga Pełna wydajność kg	Rozmiar wylotu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Parametry wydajności urządzenia testowane zgodnie z normą ISO 1217, wyd. 3, załącznik C-1996. Poziom hałasu zgodny z normą ISO 2151 / Pneurop / CagiPN8NTC2

Warunki badania referencyjnego:

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura powietrza na wlocie: 20°C Ciśnieniowy punkt rosy wbudowanego osuszacza dla GA 11*-30: 2°C ~ 3°C

Przepływ FAD mierzony przy poniższych ciśnieniach roboczych:

· Modele 7,5 bara testowane przy 7 barach

· Modele 8,5 bara testowane przy ciśnieniu 8 barów

· Modele 10,5 bara testowane przy ciśnieniu 10 barów

· Modele 13 barów testowane przy ciśnieniu 12,5 bara

Sprawdzona zaleta konstrukcyjna: brak kosztownych wymagań instalacyjnych

Integrated Oil-Injected Screw Compressor

Inwestycja w zintegrowaną sprężarkę śrubową z wtryskiem oleju firmy DECHUAN upraszcza modernizację obiektu. Standardowe systemy wieloelementowe wymagają dedykowanych podkładek betonowych, rozbudowanej instalacji miedzianej i niezależnych przyłączy elektrycznych dla każdego elementu sprzętu.

System DECHUAN jest w pełni okablowany i wyposażony w rury w naszej fabryce, co skraca czas instalacji z dni do godzin. Posiada wytrzymałą, izolowaną od wibracji płytę podstawy, którą można ustawić na dowolnej płaskiej przemysłowej posadzce betonowej bez śrub kotwiących lub specjalistycznych fundamentów.

Często zadawane pytania dotyczące zamówień technicznych

P: Czy zintegrowany moduł osuszacza w sprężarce śrubowej zwiększa całkowite koszty energii?

Odp.: Nasz inteligentny sterownik koordynuje pracę osuszacza ze stanem obciążenia sprężarki. W okresach mniejszej produkcji suszarka skaluje swoją moc chłodniczą w celu dopasowania do zmniejszonej objętości powietrza, zapobiegając niepotrzebnemu zużyciu energii.

P: Jak działa wbudowany bezstratny elektroniczny zawór spustowy?

Odp.: W przeciwieństwie do tanich, czasowych spustów elektromagnetycznych, które co kilka minut wdmuchują cenne sprężone powietrze do przewodu ściekowego, elektroniczny spust w zintegrowanej sprężarce śrubowej z wtryskiem oleju wykorzystuje wewnętrzny czujnik poziomu cieczy. Otwiera się tylko wtedy, gdy zbiornik kondensatu jest pełny, uwalniając nagromadzoną wodę bez marnowania ciśnienia powietrza w systemie.

P: Czy łatwo jest wymienić filtry w tak kompaktowej obudowie?

Odp.: Tak, obudowa jest wyposażona w szybko otwierane drzwi podnoszone, które zapewniają pełny dostęp do wszystkich materiałów eksploatacyjnych. Separator oleju, element filtra powietrza i wbudowane bloki z węgla aktywnego są rozmieszczone w sposób umożliwiający szybką i prostą konserwację.

Integrated Oil-Injected Screw Compressor
