Opis produktu

Aby zbudować energooszczędne przemysłowe linie produkcyjne, idealnym wyborem będzie bezpośrednie zaopatrzenie się w produkty od profesjonalnych chińskich producentów energooszczędnych sprężarek śrubowych VSD z wtryskiem oleju. DECHUAN integruje zaawansowane przetwornice częstotliwości z przekładnią napędzaną przekładnią, aby zmniejszyć tarcie wewnętrzne. System ten zapobiega udarom związanym z wysokim prądem rozruchowym, zapewniając nieprzerwaną, stabilną pracę instalacji.

Co sprawia, że technologia VSD jest najlepszym wyborem dla nowoczesnych fabryk?

Tradycyjne sprężarki powietrza o stałej prędkości działają w binarnym cyklu ładowania/rozładowywania. Kiedy w fabryce spada zapotrzebowanie na powietrze, sprężarka kontynuuje pracę z pełną prędkością, zużywając do 70% swojej mocy znamionowej, nie wytwarzając przy tym sprężonego powietrza. Ten stan jałowy stanowi jedno z największych źródeł marnowania energii w nowoczesnej produkcji.

Energooszczędna sprężarka śrubowa z wtryskiem oleju VSD rozwiązuje tę podstawową nieefektywność poprzez wykorzystanie falownika o zmiennej prędkości o wysokiej częstotliwości. Zamiast pracować na biegu jałowym, wewnętrzny kontroler Elektronikon z przesuwanym ekranem rejestruje drobne spadki ciśnienia w sieci rurociągów i natychmiast dostosowuje prędkość obrotową silnika. Zapewnia to dopasowanie wydajności powietrza do krzywej zużycia instalacji w czasie rzeczywistym, całkowicie eliminując pobór mocy bez obciążenia.

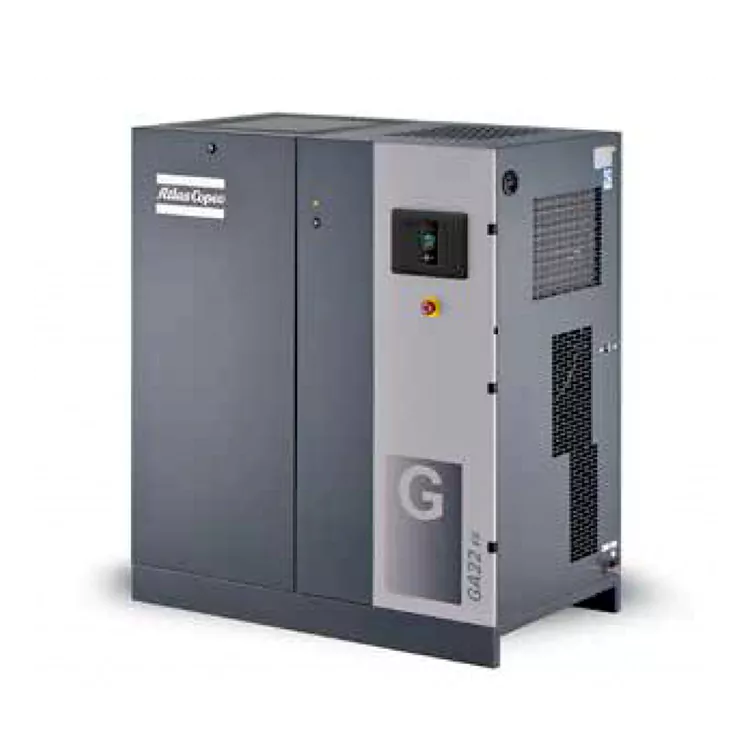

VSD Energy-Saving Oil-Injected Screw Compressor

Kluczowe dane techniczne

Nasze parametry techniczne pozostają całkowicie przejrzyste i testowane fabrycznie zgodnie ze ścisłymi międzynarodowymi standardami, aby zapewnić długoterminową stabilność pola:

Parametry techniczne serii GA

Model	Maksymalne ciśnienie robocze bar(e)	Maksymalne ciśnienie robocze psi	FAD Przepływ l/s	FAD Przepływ m³/min	FAD Flow cfm	Moc silnika kW	Moc silnika KM	Poziom hałasu dB(A)	Waga Standardowa kg	Waga Standardowe funty	Waga Pełna wydajność kg	Waga Pełna wydajność funty	Rozmiar wylotu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametry wydajności urządzenia testowane zgodnie z normą ISO 1217, wyd. 3, załącznik C-1996. Poziom hałasu zgodny z normą ISO 2151 / Pneurop / CagiPN8NTC2

Warunki badania referencyjnego:

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura powietrza na wlocie: 20°C Ciśnieniowy punkt rosy wbudowanego osuszacza dla GA 11-26: 5°C

Przepływ FAD mierzony przy poniższych ciśnieniach roboczych:

· Modele 7,5 bara testowane przy 7 barach

· Modele 8,5 bara testowane przy ciśnieniu 8 barów

· Modele 10,5 bara testowane przy ciśnieniu 10 barów

· Modele 13 barów testowane przy ciśnieniu 12,5 bara

GA11/15/18/22/26*/30 Tabela danych modeli zintegrowanych suszarek

Model	Maksymalne ciśnienie robocze — bar(e)	Maksymalne ciśnienie robocze — standard psig	Maksymalne ciśnienie robocze – pełna wydajność bar(e)	Maksymalne ciśnienie robocze – pełna wydajność psig	FAD Przepływ l/s	FAD Przepływ m³/min	FAD Flow cfm	Moc silnika kW	Moc silnika KM	Poziom hałasu dB(A)	Waga Standardowa kg	Waga Pełna wydajność kg	Rozmiar wylotu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

VSD Energy-Saving Oil-Injected Screw Compressor

Parametry wydajności urządzenia testowane zgodnie z normą ISO 1217, wyd. 3, załącznik C-1996. Poziom hałasu zgodny z normą ISO 2151 / Pneurop / CagiPN8NTC2

Warunki badania referencyjnego:

· Bezwzględne ciśnienie wlotowe: 1 bar

· Temperatura powietrza na wlocie: 20°C Ciśnieniowy punkt rosy wbudowanego osuszacza dla GA 11*-30: 2°C ~ 3°C

Przepływ FAD mierzony przy poniższych ciśnieniach roboczych:

· Modele 7,5 bara testowane przy 7 barach

· Modele 8,5 bara testowane przy ciśnieniu 8 barów

· Modele 10,5 bara testowane przy ciśnieniu 10 barów

· Modele 13 barów testowane przy ciśnieniu 12,5 bara

Zastosowania międzybranżowe

Wahania zapotrzebowania na powietrze w przemyśle ciężkim często zmuszają standardowe sprężarki do pracy bez obciążenia, marnując do 30% więcej energii elektrycznej. Energooszczędna sprężarka śrubowa z wtryskiem oleju VSD dynamicznie dostosowuje prędkość roboczą silnika do aktualnego zapotrzebowania na powietrze, eliminując spadki ciśnienia w systemie w różnych sektorach przemysłu:

Produkcja elektroniki i półprzewodników

Zapewnia stałe, nieprzerwane ciśnienie aerodynamiczne dla szybkich linii pick-and-place. Zapobiega awariom związanym ze spadkiem ciśnienia w systemie, zapewniając stabilną kalibrację maszyny.

Zakłady farmaceutyczne i chemiczne

VSD Energy-Saving Oil-Injected Screw Compressor

Stosowany wraz z systemami odzyskiwania ciepła odpadowego w celu wytwarzania gorącej wody o temperaturze do 90°C do wstępnego podgrzewania wody zasilającej kocioł, przy jednoczesnym utrzymaniu stabilnej temperatury na ssaniu drugiego stopnia na poziomie 40°C.

Produkcja maszyn ciężkich

Zapewnia wysoki przepływ powietrza w warsztacie, wykorzystując wewnętrzną pętlę cyrkulacji wody do ciągłego dostarczania wody procesowej o temperaturze powyżej 70°C, obniżając całkowite koszty ogrzewania fabryki.

Dlaczego warto wybrać DECHUAN jako swojego dostawcę?

DECHUAN działa jako kompleksowy dostawca usług w zakresie systemów aerodynamicznych, specjalizujący się w optymalizacji łańcucha dostaw, niestandardowych układach systemów i długoterminowych modernizacjach oszczędzających energię.

Sprawdzona skala regionalna

DECHUAN z siedzibą w Szanghaju obsługuje rynek wschodnich Chin od ponad sześciu lat, zarządzając roczną wielkością sprzedaży przekraczającą 50 milionów RMB i wspierając tysiące przedsiębiorstw produkcyjnych.

Sieć serwisowa szybkiego reagowania

Minimalizujemy dystans do lokalnych klientów poprzez zdecentralizowane centra marketingowe. Gwarantujemy 10-minutową odpowiedź telefoniczną, 1-godzinne oddelegowanie lokalnego technika na miejsce, miesięczne inspekcje telefoniczne i kwartalne fizyczne kontrole maszyn na miejscu.

Często zadawane pytania dotyczące sprzętu produktu

P: W jaki sposób konstrukcja separatora pionowego zapobiega przenoszeniu oleju podczas nagłych zmian obciążenia?

Odp.: Struktura pionowa wykorzystuje odśrodkową separację mechaniczną w połączeniu z elementem filtrującym z mikrowłókien o dużej gęstości. Utrzymuje to całkowite przeniesienie oleju na poziomie poniżej 0,01 ppm, nawet gdy prędkość powietrza gwałtownie się zmienia podczas dużych zmian zapotrzebowania.

P: Jaka jest zaleta konserwacji przekładni zębatych w porównaniu z napędami pasowymi?

Odp.: Przekładnia zębata eliminuje straty poślizgu, degradację napięcia i regularne zużycie paska. Taki układ konstrukcyjny zwiększa długoterminową wydajność mechaniczną o ponad 2%, wymagając jedynie podstawowej wymiany środka smarnego w ciągu tysięcy godzin pracy.

P: Dlaczego konfiguracja VSD napędzana przekładnią jest lepsza od sprężarki częstotliwości napędzanej paskiem?

Odp.: W napędach pasowych straty w transmisji tarcia wynoszą od 2% do 5%, a w miarę starzenia się, szczególnie podczas szybkich zmian prędkości, następuje poślizg. Zintegrowana przekładnia zębata w naszej energooszczędnej sprężarce śrubowej z wtryskiem oleju VSD zapewnia 99% stałego przenoszenia mocy, całkowicie eliminując przestoje związane z regulacją paska.
